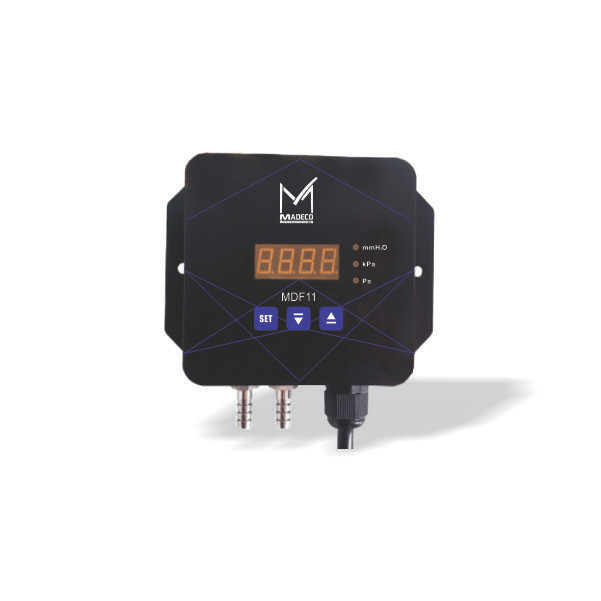

گیج تفاضلی فشار دیجیتال مدکو مدل MDF11 (5- تا 5+ kPa)
MADECO Digital Differential Pressure Gauge MDF11 (-5 to 5 kPa)
برند:مدکو - madeco
None
توضیحات

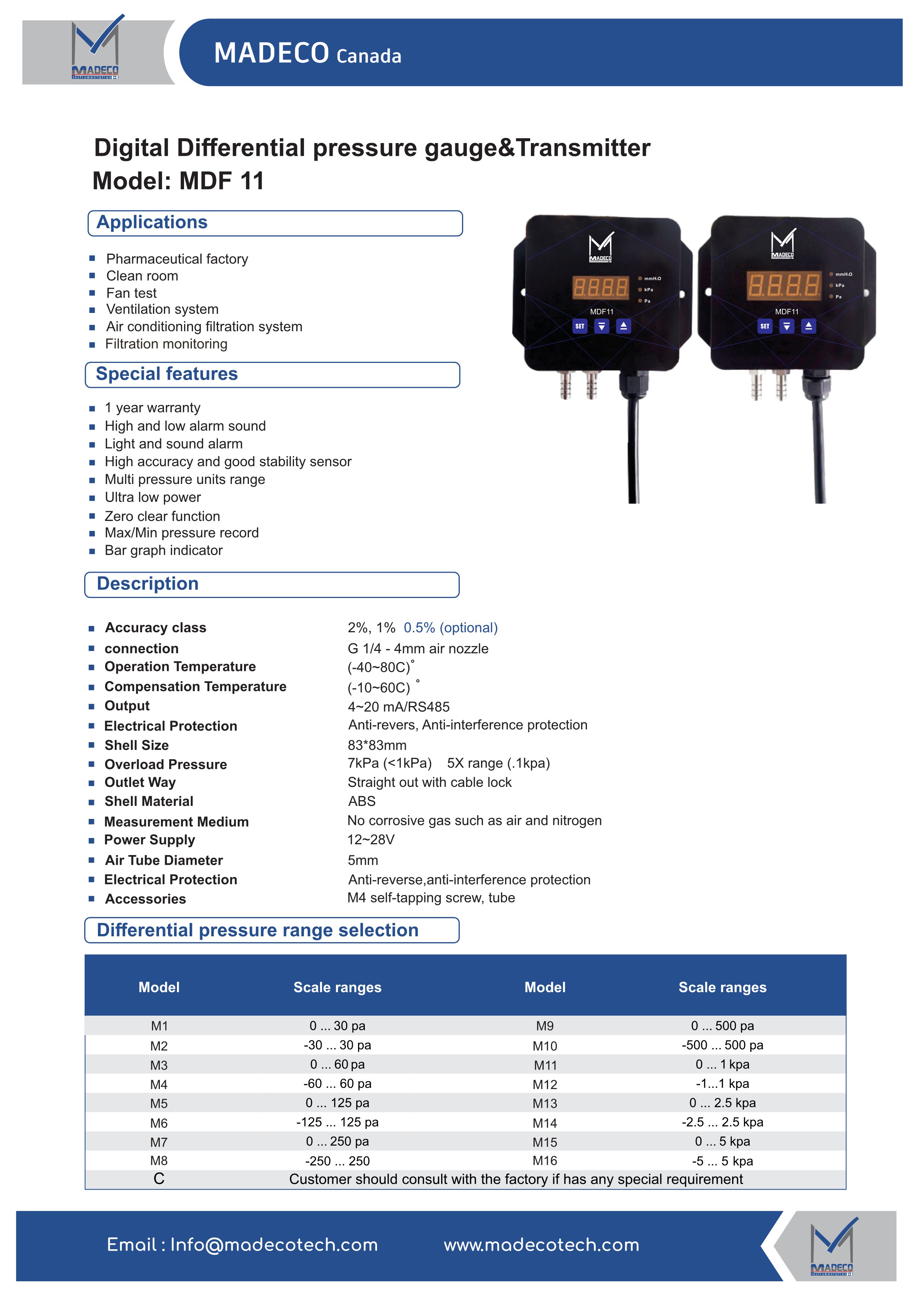

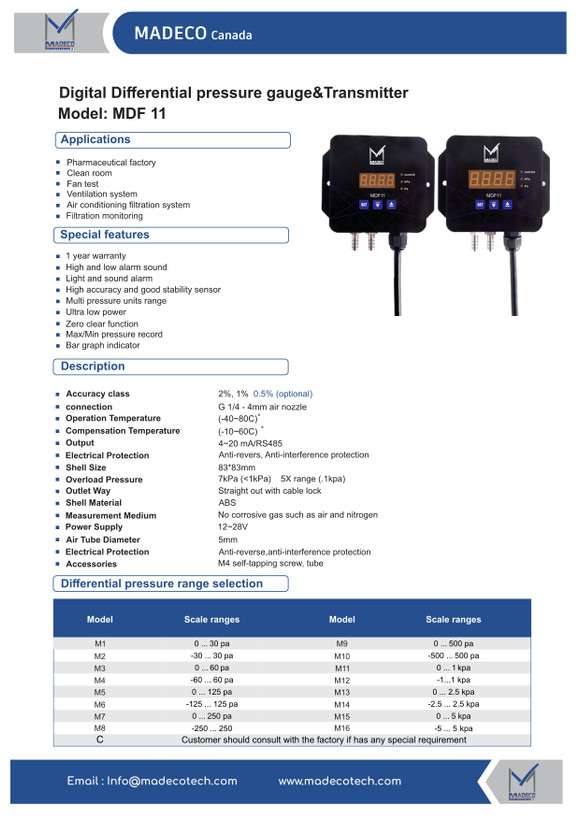

گیج و ترنسمیتر دیجیتال اختلاف فشار (Digital Differential Pressure Gauge & Transmitter)
مدل: MADECO MDF 11
تحلیل جامع فنی، متالورژی و ساختار سفارش گیج و ترنسمیتر دیجیتال اختلاف فشار برند MADECO کانادا مدل MDF 11 بر اساس تصاویر دیتاشیت ارسالی:
۱) معرفی و زمینه کاربرد (Overview & Applications)
دستگاه MDF 11 یک گیج و ترنسمیتر دیجیتال اختلاف فشار کامپکت (Compact) با مصرف توان فوق‌العاده پایین (Ultra Low Power) است که برای پایش و کنترل دقیق فشارهای دیفرانسیلی بسیار پایین در محیط‌های فوق تمیز، سیستم‌های تهویه و فرآیندهای فیلتراسیون طراحی شده است.
مهم‌ترین کاربردها:
- صنایع داروسازی (Pharmaceutical Factories): کنترل فشار اتاق‌ها جهت جلوگیری از ورود آلودگی.
- اتاق‌های تمیز (Cleanrooms): پایش پیوسته گرادیان فشار مثبت یا منفی.
- سیستم‌های تهویه مطبوع و فیلتراسیون (HVAC & Air Conditioning Filtration): مانیتورینگ گرفتگی و افت فشار دو سر فیلترها (HEPA/ULPA).
- تست و ارزیابی فن و دمنده‌ها (Fan Test): اندازه‌گیری فشار استاتیک و دینامیک فن‌ها.
- پایش و مانیتورینگ خطوط هوا و گازهای خنثی (Nitrogen / Non-corrosive Gases).
۲) ویژگی‌های شاخص فنی (Key Features)
- آلارم دیداری و شنیداری همزمان (Light and Sound Alarm): دارای بیزر داخلی و نشانگر نوری برای اعلام گذر از حد بالا (High) یا پایین (Low) فشار.
- نشانگر بارگراف گرافیکی (Bar Graph Indicator): علاوه بر نمایش عددی دیجیتال ۴ رقمی، وضعیت فشار به شکل بارگراف روی نمایشگر نشان داده می‌شود.
- ثبت حداقل و حداکثر (Max/Min Pressure Record): نگهداری رکورد مقادیر بیشینه و کمینه در حافظه داخلی.
- پشتیبانی از چندین واحد فشار (Multi Pressure Units): امکان تغییر واحد اندازه‌گیری بر حسب Pa\text{Pa}Pa، kPa\text{kPa}kPa، mmH2O\text{mmH}_2\text{O}mmH2O و …
- قابلیت صفر کردن آسان (Zero Clear Function): کالیبراسیون و ریست صفر سریع در محل با کلیدهای پنل.
- حفاظت الکتریکی هوشمند: محافظت در برابر معکوس بسته شدن پلاریته تغذیه (Anti-reverse) و محافظت در برابر تداخل الکترومغناطیسی (Anti-interference).
۳) مشخصات فنی تفصیلی (Detailed Technical Specifications)
| پارامتر | مقدار / استاندارد |
|---|---|
| سیال کاری (Medium) | گازهای غیرخورنده مانند هوا (Air) و گاز نیتروژن (N2\text{N}_2N2) |
| کلاس دقت (Accuracy) | استاندارد: 2%2\%2% یا 1%1\%1% | سفارشی (Optional): 0.5%0.5\%0.5% |
| پورت اتصال فشار (Connection) | رزوه‌ای G 1/4G\,1/4G1/4 مادگی یا نازل شیلنگ‌خور 4 mm4\text{ mm}4 mm (شیلنگ با قطر خارجی 5 mm5\text{ mm}5 mm) |
| خروجی سیگنال (Output) | جریانی 4∼20 mA4\sim 20\text{ mA}4∼20 mA یا شبکه سریال RS485 (Modbus RTU) |
| تغذیه الکتریکی (Power Supply) | • 12∼28 VDC12\sim 28\text{ VDC}12∼28 VDC (یا 24 VDC24\text{ VDC}24 VDC)<br>• 85∼250 VAC85\sim 250\text{ VAC}85∼250 VAC<br>• باتری داخلی (Battery Power)<br>• دوگانه (Dual Power: باتری + 24 VDC24\text{ VDC}24 VDC) |
| تحمل اضافه فشار (Overload Pressure) | • برای رنج‌های زیر 1 kPa1\text{ kPa}1 kPa: تا 7 kPa7\text{ kPa}7 kPa<br>• برای رنج‌های بالای 1 kPa1\text{ kPa}1 kPa: تا ۵ برابر بازه نامی (5× Range5\times\text{ Range}5× Range) |
| دمای کاری (Operating Temp) | −40∘C to +80∘C-40^\circ\text{C} \text{ to } +80^\circ\text{C}−40∘C to +80∘C |
| دمای جبران‌سازی شده (Compensated Temp) | −10∘C to +60∘C-10^\circ\text{C} \text{ to } +60^\circ\text{C}−10∘C to +60∘C |
| جنس بدنه (Shell Material) | پلاستیک مهندسی فشرده ABS |
| ابعاد بدنه (Dimensions) | 83.70 mm×83.70 mm83.70\text{ mm} \times 83.70\text{ mm}83.70 mm×83.70 mm (عمق: 31.70 mm31.70\text{ mm}31.70 mm / پهنا با لبه نصب: 108 mm108\text{ mm}108 mm) |
| نوع خروجی سیم‌بندی | خروجی مستقیم کابل همراه با گلند محکم‌کننده کابل (Straight out with cable lock) |
| متعلقات جانبی (Accessories) | پیچ خودکار M4، تیوب/شیلنگ اندازه‌گیری |
۴) کدهای انتخابی بازه اندازه‌گیری فشار (Range Selection)
MADECO رنج‌های بسیار متنوعی از فشارهای یک‌طرفه (Positive) و دوطرفه (Bi-directional / متقارن) را پوشش داده است:
| کد رنج (Model) | دامنه اندازه‌گیری | کد رنج (Model) | دامنه اندازه‌گیری |
|---|---|---|---|
| M1 | 0∼30 Pa0 \sim 30\text{ Pa}0∼30 Pa | M9 | 0∼500 Pa0 \sim 500\text{ Pa}0∼500 Pa |
| M2 | −30∼+30 Pa-30 \sim +30\text{ Pa}−30∼+30 Pa | M10 | −500∼+500 Pa-500 \sim +500\text{ Pa}−500∼+500 Pa |
| M3 | 0∼60 Pa0 \sim 60\text{ Pa}0∼60 Pa | M11 | 0∼1 kPa0 \sim 1\text{ kPa}0∼1 kPa |
| M4 | −60∼+60 Pa-60 \sim +60\text{ Pa}−60∼+60 Pa | M12 | −1∼+1 kPa-1 \sim +1\text{ kPa}−1∼+1 kPa |
| M5 | 0∼125 Pa0 \sim 125\text{ Pa}0∼125 Pa | M13 | 0∼2.5 kPa0 \sim 2.5\text{ kPa}0∼2.5 kPa |
| M6 | −125∼+125 Pa-125 \sim +125\text{ Pa}−125∼+125 Pa | M14 | −2.5∼+2.5 kPa-2.5 \sim +2.5\text{ kPa}−2.5∼+2.5 kPa |
| M7 | 0∼250 Pa0 \sim 250\text{ Pa}0∼250 Pa | M15 | 0∼5 kPa0 \sim 5\text{ kPa}0∼5 kPa |
| M8 | −250∼+250 Pa-250 \sim +250\text{ Pa}−250∼+250 Pa | M16 | −5∼+5 kPa-5 \sim +5\text{ kPa}−5∼+5 kPa |
| C | رنج سفارشی با هماهنگی کارخانه (Customized Range) |

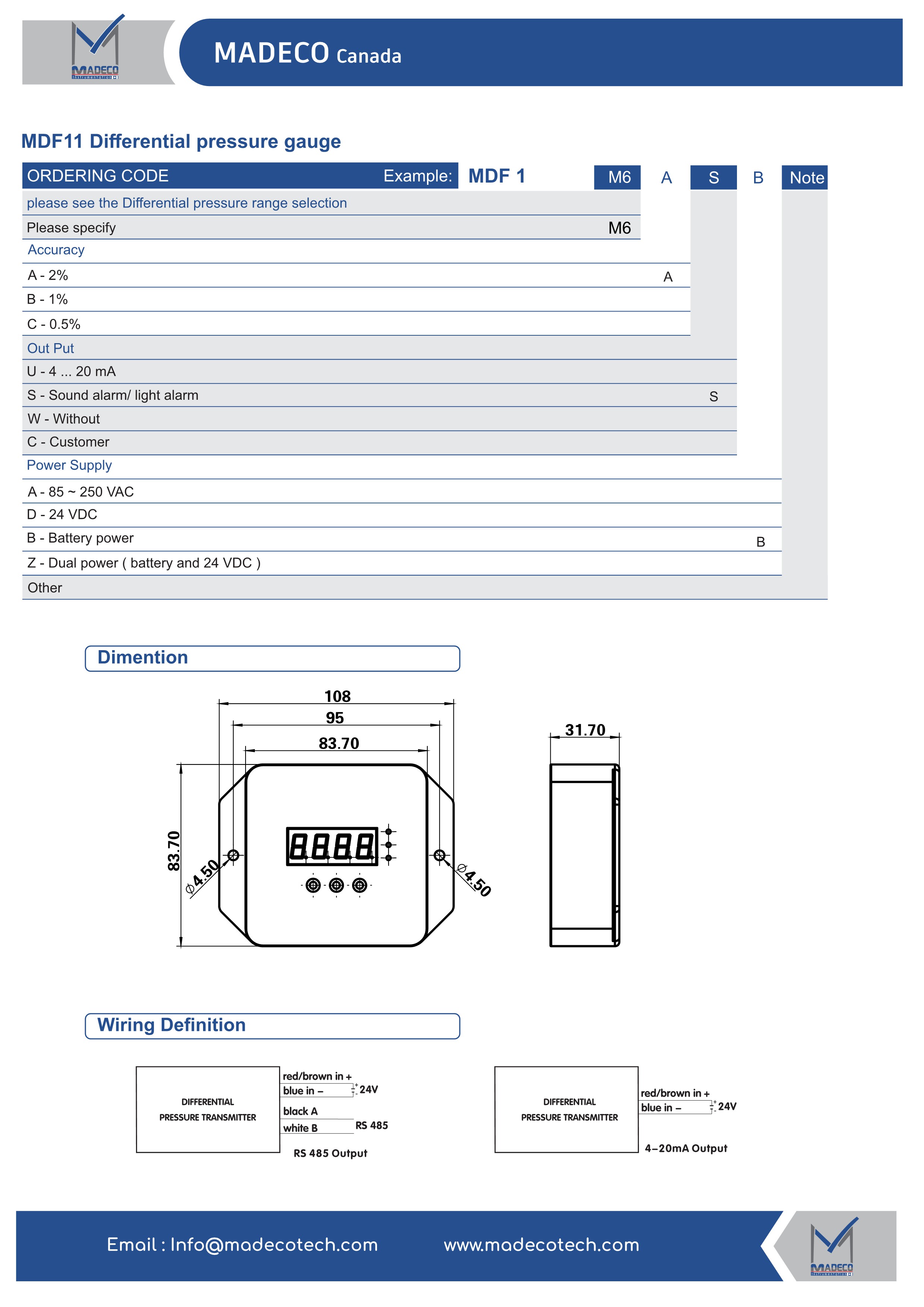

۵) ساختار کد سفارش محصول (Ordering Code Guide)
کد نمونه دیتاشیت: MDF 11 - M6 - A - S - B
| موقعیت در کد | گزینه | شرح مشخصه |
|---|---|---|
| مدل پایه | MDF 11 | گیج و ترنسمیتر دیجیتال اختلاف فشار هوایی/اتاق تمیز |
| بازه فشار (Range) | M1 تا M16 یا C | انتخاب رنج فشار از جدول بالا (مثلاً M6 معادل −125∼+125 Pa-125\sim +125\text{ Pa}−125∼+125 Pa) |
| دقت (Accuracy) | A<br>B<br>C | کلاس 2%F.S.2\% F.S.2%F.S.<br>کلاس 1%F.S.1\% F.S.1%F.S.<br>کلاس با دقت بالا 0.5%F.S.0.5\% F.S.0.5%F.S. |
| خروجی و آلارم (Output) | U<br>S<br>W<br>C | خروجی آنالوگ استاندارد 4∼20 mA4 \sim 20\text{ mA}4∼20 mA<br>دارای آلارم صوتی و نوری (Sound & Light Alarm)<br>ساده بدون خروجی آلارم (Without Alarm)<br>سفارشی مشتری (از جمله شبکه RS485 Modbus) |
| منبع تغذیه (Power) | A<br>D<br>B<br>Z | برق شهر 85∼250 VAC85 \sim 250\text{ VAC}85∼250 VAC<br— |
۵) ساختار کد سفارش محصول (Ordering Code Guide)
کد نمونه دیتاشیت: MDF 11 - M6 - A - S - B
| موقعیت در کد | گزینه | شرح مشخصه |
|---|---|---|
| مدل پایه | MDF 11 | گیج و ترنسمیتر دیجیتال اختلاف فشار هوایی/اتاق تمیز |
| بازه فشار (Range) | M1 تا M16 یا C | انتخاب رنج فشار از جدول بالا (مثلاً M6 معادل −125∼+125 Pa-125\sim +125\text{ Pa}−125∼+125 Pa) |
| دقت (Accuracy) | A<br>B<br>C | کلاس 2%F.S.2\% F.S.2%F.S.<br>کلاس 1%F.S.1\% F.S.1%F.S.<br>کلاس با دقت بالا 0.5%F.S.0.5\% F.S.0.5%F.S. |
| خروجی و آلارم (Output) | U<br>S<br>W<br>C | خروجی آنالوگ استاندارد 4∼20 mA4 \sim 20\text{ mA}4∼20 mA<br>دارای آلارم صوتی و نوری (Sound & Light Alarm)<br>ساده بدون خروجی آلارم (Without Alarm)<br>سفارشی مشتری (از جمله شبکه RS485 Modbus) |
| منبع تغذیه (Power) | A<br>D<br>B<br>Z | برق شهر 85∼250 VAC85 \sim 250\text{ VAC}85∼250 VAC<br>برق مستقیم صنعتی 24 VDC24\text{ VDC}24 VDC (12∼28 V12\sim 28\text{ V}12∼28 V)<br>تغذیه با باتری داخلی (Battery Power)<br>تغذیه دوبل (باتری + 24 VDC24\text{ VDC}24 VDC) |
۶) راهنمای سیم‌بندی و پ{ mm}$** است (مناسب برای پیچ‌های M4 ارسالی همراه کالا).
- دو عدد تیوب/نیپل نازلی در زیر دستگاه تعبیه شده که به کمک شیلنگ‌های پلی‌اورتان/سیلیکونی 4 mm4\text{ mm}4 mm یا 5 mm5\text{ mm}5 mm مستقیماً به دو سمت فیلتر یا به داخل و خارج اتاق تمیز متصل می‌گردند (پورت High و Low).
۸) ارزیابی فنی و ارزش بازاریابی برای «برناتامین»
- جایگزین دیجیتال ایده‌آل برای مگی‌هلیک‌های آنالوگ عقربه‌ای: در بازار ایران اکثر گیج‌های اتاق تمیز و فیلتر از نوع آنالوگ عقربه‌ای (Magnehelic ساخت Dwyer یا طرح‌های کپی) هستند. مدل MDF 11 به دلیل داشتن صفحه دیجیتال خوانا، ابعاد کامپکت، آلارم بوق و چراغ داخلی و قابلیت ارسال سیگنال 4∼20mA4\sim 20\text{mA}4∼20mA یا شبکه RS485 به سیستم مانیتورینگ ساختمان (BMS)، گزینه‌ای بسیار مدرن و سودآور برای فروش به شرکت‌های داروسازی، بیمارستان‌ها، اتاق‌های ایزوله و سازندگان پکیج‌های هواساز (AHU) است.
- مزیت باتری‌خور بودن: گزینه تغذیه با باتری به کارشناسان تأسیسات این امکان را می‌دهد که در خطوطی که کابل‌کشی برق ۲۴ ولت یا ۲۲۰ ولت دشوار یا پرهزینه است، دستگاه را به سرعت نصب و راه‌اندازی کنند.
