گیج تفاضلی فشار دیجیتال مدکو مدل MDTF10 (5- تا 5+ kPa)
MADECO Digital Differential Pressure Gauge MDTF10 (-5 to 5 kPa)
برند:مدکو - madeco
None
توضیحات
گیج دیجیتال اختلاف فشار (Digital Differential Pressure Gauge)
مدل: MADECO MDF 10
تحلیل جامع فنی و راهنمای انتخاب محصول بر اساس دیتاشیت رسمی MADECO کانادا (نسخه April 2022):
۱) معرفی و جایگاه محصول (Overview)

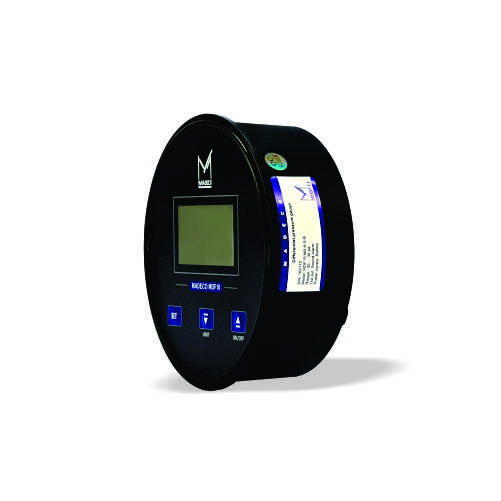

MDF 10 گیج دیجیتال اختلاف فشار گرد (Round) با طراحی مشابه فرم‌فاکتور کلاسیک گیج‌های آنالوگ عقربه‌ای (سایز 4.5" / 114 mm4.5"\ /\ 114\text{ mm}4.5" / 114 mm) است که جایگزین مستقیم و مدرن برای مگی‌هلیک‌ها می‌باشد. این مدل خواهر کوچک‌تر و ساده‌تر مدل MDF 11 است که دارای خروجی ترنسمیتر و آلارم با پنل دکمه‌ای کامل می‌باشد؛ در حالی که MDF 10 تمرکز خود را روی نمایش دقیق، باتری‌خور بودن و آلارم صوتی گذاشته است.
کاربردها:
- صنایع داروسازی و اتاق‌های تمیز (Pharmaceutical & Cleanrooms)
- تست و ارزیابی فن‌ها و دمنده‌ها (Fan Test)
- سیستم‌های تهویه مطبوع و فیلتراسیون (HVAC & Filtration Monitoring)
- پایش گرفتگی فیلترها (دو سر فیلترهای HEPA/ULPA و فیلترهای هواساز)
۲) ویژگی‌های شاخص (Key Features)
- آلارم صوتی و نوری همزمان (Sound & Light Alarm): اعلام گذر فشار از حد بالا (High) یا پایین (Low) تنظیم‌شده.

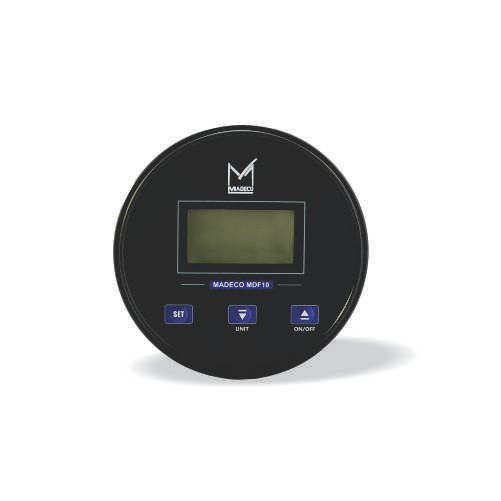

- نمایشگر LCD با بارگراف: نمایش عددی + نمایش بارگراف وضعیت فشار روی صفحه.
- ثبت Max/Min: نگهداری حافظه بیشینه و کمینه فشار.
- پشتیبانی از چند واحد فشار (Multi Units): Pa\text{Pa}Pa، kPa\text{kPa}kPa، mmH2O\text{mmH}_2\text{O}mmH2O و …
- قابلیت صفر کردن (Zero Clear): بازتنظیم صفر در محل و بدون نیاز به ابزار.
- مصرف توان فوق‌العاده پایین: جریان کاری کمتر از 0.01 mA0.01\text{ mA}0.01 mA در حالت بدون آلارم → عمر باتری طولانی.
- گارانتی یک‌ساله، پایداری طولانی‌مدت ±0.25%F.S/year\pm 0.25\% F.S/\text{year}±0.25%F.S/year.

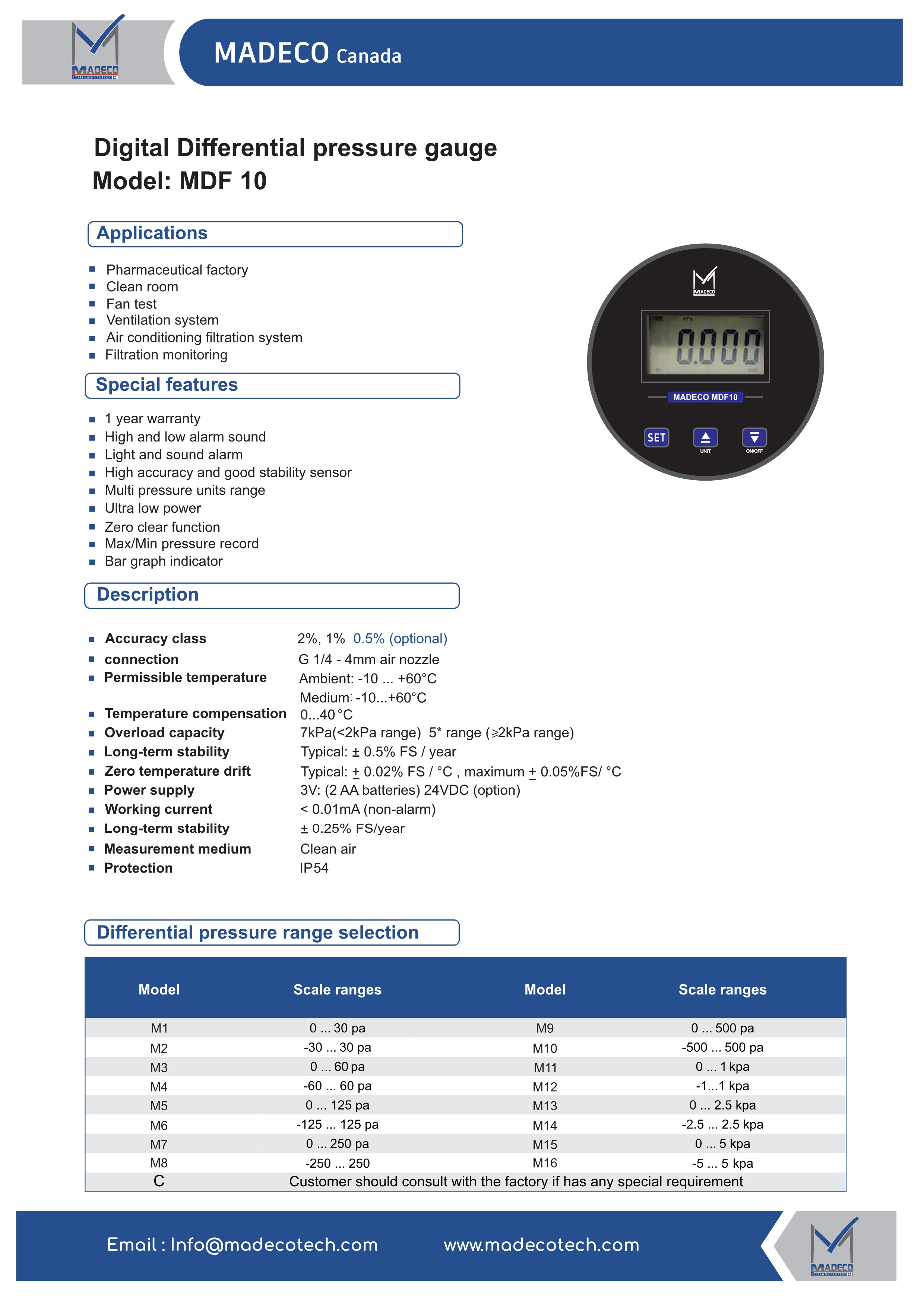

۳) مشخصات فنی تفصیلی (Detailed Specifications)
| پارامتر | مقدار / استاندارد |
|---|---|
| سیال اندازه‌گیری | هوای تمیز (Clean Air) |
| کلاس دقت | 2%2\%2% / 1%1\%1% / 0.5%0.5\%0.5% (سفارشی) |
| اتصال فشار | G 1/4G\,1/4G1/4 یا نازل 4 mm4\text{ mm}4 mm (شیلنگ 5 mm5\text{ mm}5 mm) |
| دمای مجاز محیط | −10∼+60∘C-10 \sim +60^\circ\text{C}−10∼+60∘C |
| دمای مجاز سیال | −10∼+60∘C-10 \sim +60^\circ\text{C}−10∼+60∘C |
| بازه جبران‌سازی دمایی | 0∼40∘\linebreakC0 \sim 40^\circ\linebreak\text{C}0∼40∘\linebreakC |
| ظرفیت اضافه‌فشار (Overload) | رنج‌های <2 kPa<2\text{ kPa}<2 kPa: تا 7 kPa7\text{ kPa}7 kPa | رنج‌های ≥2 kPa\ge 2\text{ kPa}≥2 kPa: ۵ برابر رنج نامی |
| رانه دمایی (Temp. Drift) | معمول: ±0.02%F.S/∘C\pm 0.02\% F.S/^\circ\text{C}±0.02%F.S/∘C، بیشینه: ±0.05%F.S/∘C\pm 0.05\% F.S/^\circ\text{C}±0.05%F.S/∘C |
| پایداری بلندمدت | معمول ±0.5%F.S/year\pm 0.5\% F.S/\text{year}±0.5%F.S/year، بیشینه ±0.25%F.S/year\pm 0.25\% F.S/\text{year}±0.25%F.S/year |
| تغذیه | 3V DC3\text{V DC}3V DC (۲ عدد باتری قلمی AA) — گزینه: 24VDC24\text{VDC}24VDC |
| جریان کاری | <0.01 mA< 0.01\text{ mA}<0.01 mA (حالت بدون آلارم) |
| درجه حفاظت (Protection) | IP54 |

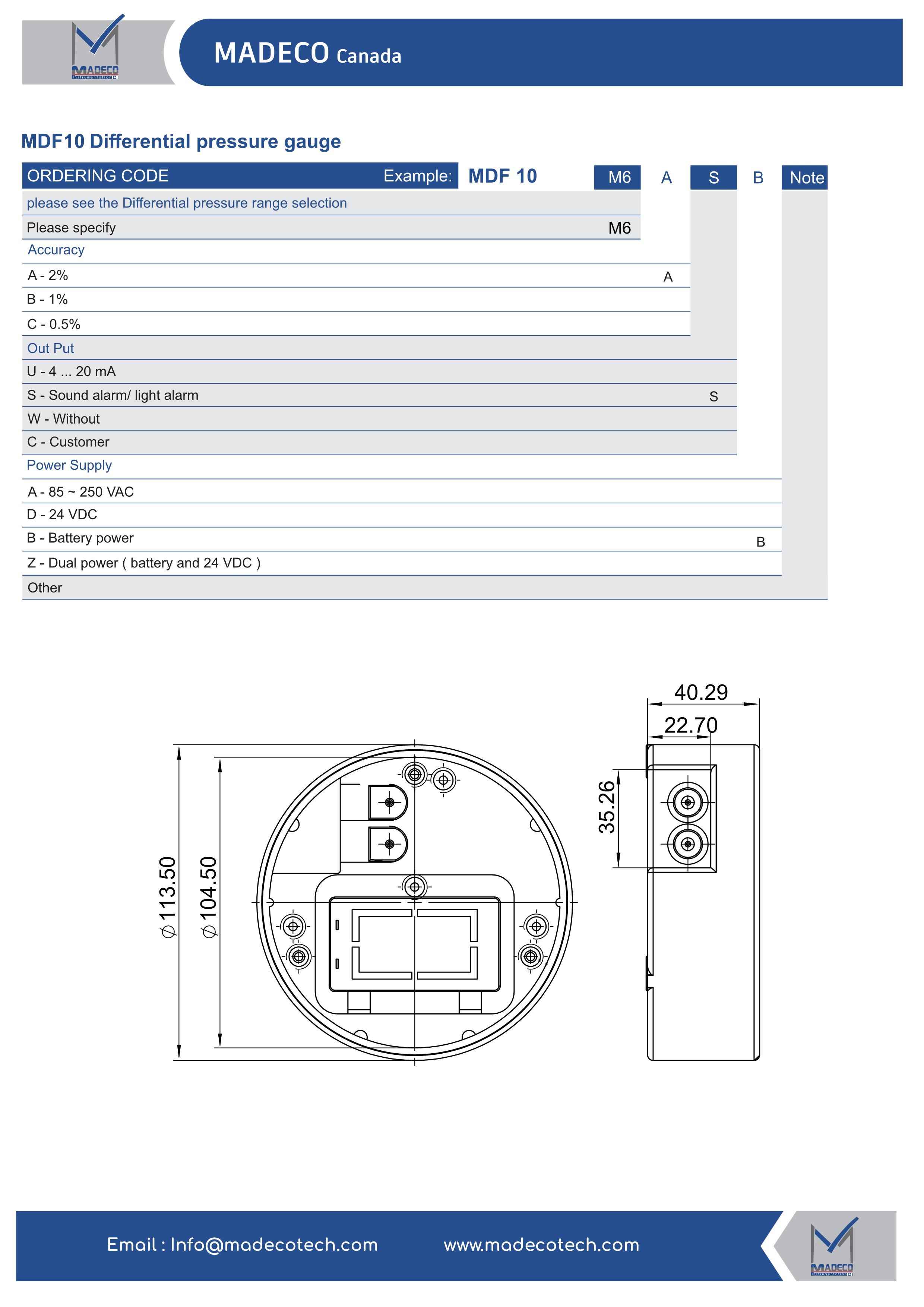

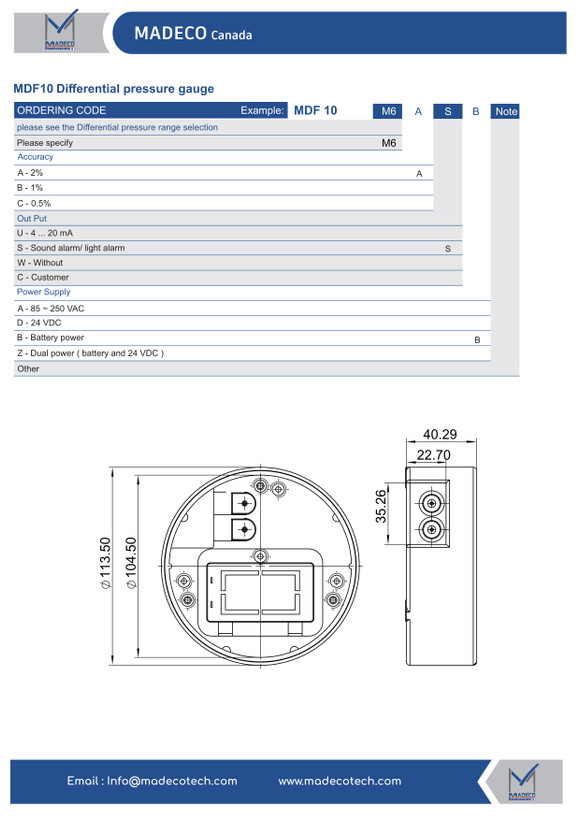

| ابعاد بدنه | قطر صفحه 113.5 mm113.5\text{ mm}113.5 mm، عمق 40.3 mm40.3\text{ mm}40.3 mm، فاصله پورت‌ها $35.3\ Hi |
۴) کدهای رنج فشار (Range Selection) — مشترک با MDF11
| کد | دامنه | کد | دامنه |
|---|---|---|---|
| M1 | 0∼30 Pa0\sim 30\text{ Pa}0∼30 Pa | M9 | 0∼500 Pa0\sim 500\text{ Pa}0∼500 Pa |
| M2 | −30∼+30 Pa-30\sim+30\text{ Pa}−30∼+30 Pa | M10 | −500∼+500 Pa-500\sim+500\text{ Pa}−500∼+500 Pa |
| M3 | $0\sim 60\text{ Pa from M6—yes, keep the full 3-col layout of M1–M16 / C table from the MDF11 analysis (identical table). | ||
| :— | :— | :— | :— |
| M1 | $0\sim 30\ Col |
۴) کدهای رنج فشار (Range Selection)
جدول رنج‌ها کاملاً مشابه MDF 11 است (M1 تا M16 و رنج سفارشی C):
| کد | دامنه | کد | دامنه |
|---|---|---|---|
| M1 | 0∼30 Pa0\sim 30\text{ Pa}0∼30 Pa | M9 | $0\models 500\text{ corruption |
