پرشر سوئیچ مدکو کانادا MDPS1، دو رله با هیسترزیس قابل تنظیم (رنج ۵ تا ۳۰ بار)
MADECO Canada Commercial Pressure Switch MDPS1 (5 to 30 bar)
برند:مدکو - madeco
None
توضیحات

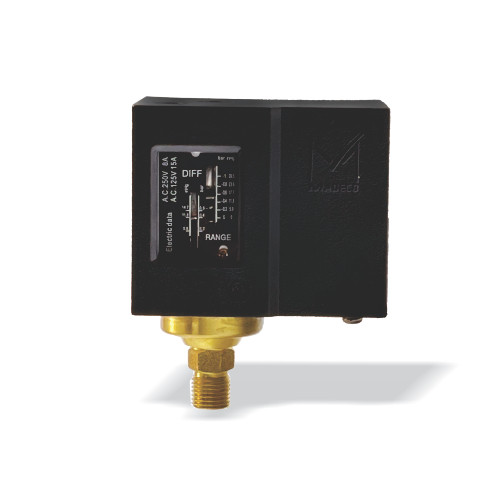

کلید فشار (Pressure Switch) مدل MDPS1 — برند MADECO کانادا
۱) معرفی و کاربردها (Applications)
MDPS1 یک کلید فشار مکانیکی تجاری/صنعتی با سنسور بELLOW (کیسه فولی) تمام‌جوش (Fully welded bellows element) است؛ کمپکت، با دو رله و هیسترزیس قابل تنظیم.
کاربردها:
- پمپ‌ها و کمپرسورها (استارت/استاپ اتوماتیک)
- خطوط هوا و آب
- سیستم‌های هیدرولیک و پنوماتیک
- صنایع فرآیندی: نیروگاه‌ها، صنایع غذایی و نوشیدنی، سکوهای نفتی فراساحل، خمیر و کاغذ، محیط‌زیست، ماشین‌سازی و تأسیسات عمومی
- استارت و استاپ کمپرسورهای برودتی و فن‌ها روی کندانسورهای هوایی و موتورهای AC/DC
ویژگی‌های ویژه:
| ویژگی | مقدار |
|---|---|
| گارانتی | ۱ سال |
| رله‌ها | دو رله با هیسترزیس |
| بازه اندازه‌گیری | 1- تا 45 bar (مثبت، منفی و کمپاند) |
| Setpoint و هیسترزیس | هر دو قابل تنظیم |
| مقاومت | مقاومت عالی در برابر شوک و ارتعاش |
| کنتاکت | میکروسوئیچ SPDT سنگین‌وزن (Changeover) |
| سیال مجاز | هوا، مایعات و مبرد (Refrigerants) |
| دمای اتصال ریموت | 20- تا 130°C |

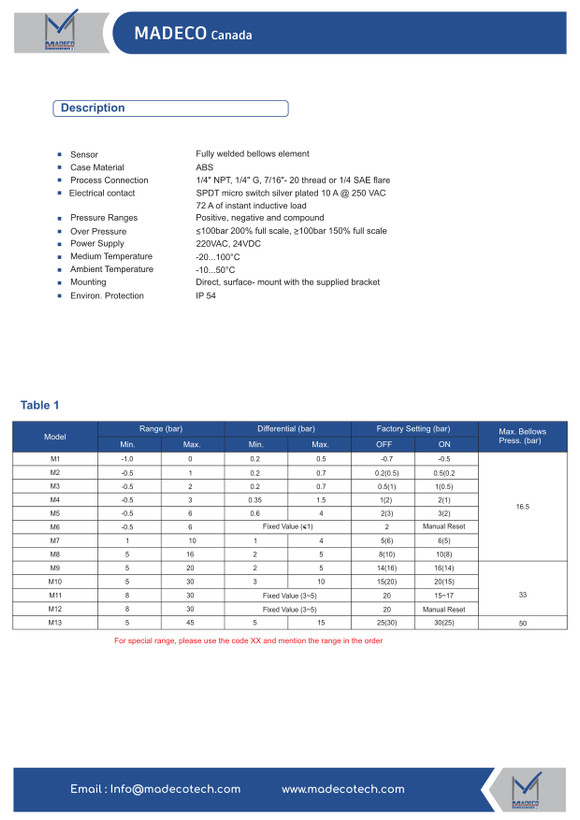

۲) مشخصات فنی (Description — صفحه دوم)
| پارامتر | مشخصات |
|---|---|
| سنسور | Bellows تمام‌جوش |
| جنس بدنه (Case) | ABS |
| اتصال فرآیندی | ¼" NPT ، ¼" G ، رزوه 7/16"-20 یا فلر SAE ¼" |
| کنتاکت برقی | میکروسوئیچ SPDT نقره‌اندود 10A @ 250VAC ؛ 72A بار القایی لحظه‌ای |
| Over Pressure | ≤100bar: ۲۰۰٪ فول‌اسکیل ؛ ≥100bar: ۱۵۰٪ |
| تغذیه | 220VAC / 24VDC |
| دمای سیال | 100- تا 100°C |
| دمای محیط | 50- تا 50°C |
| نصب | مستقیم یا سطحی با براکت همراه |
| حفاظت محیطی | IP54 |

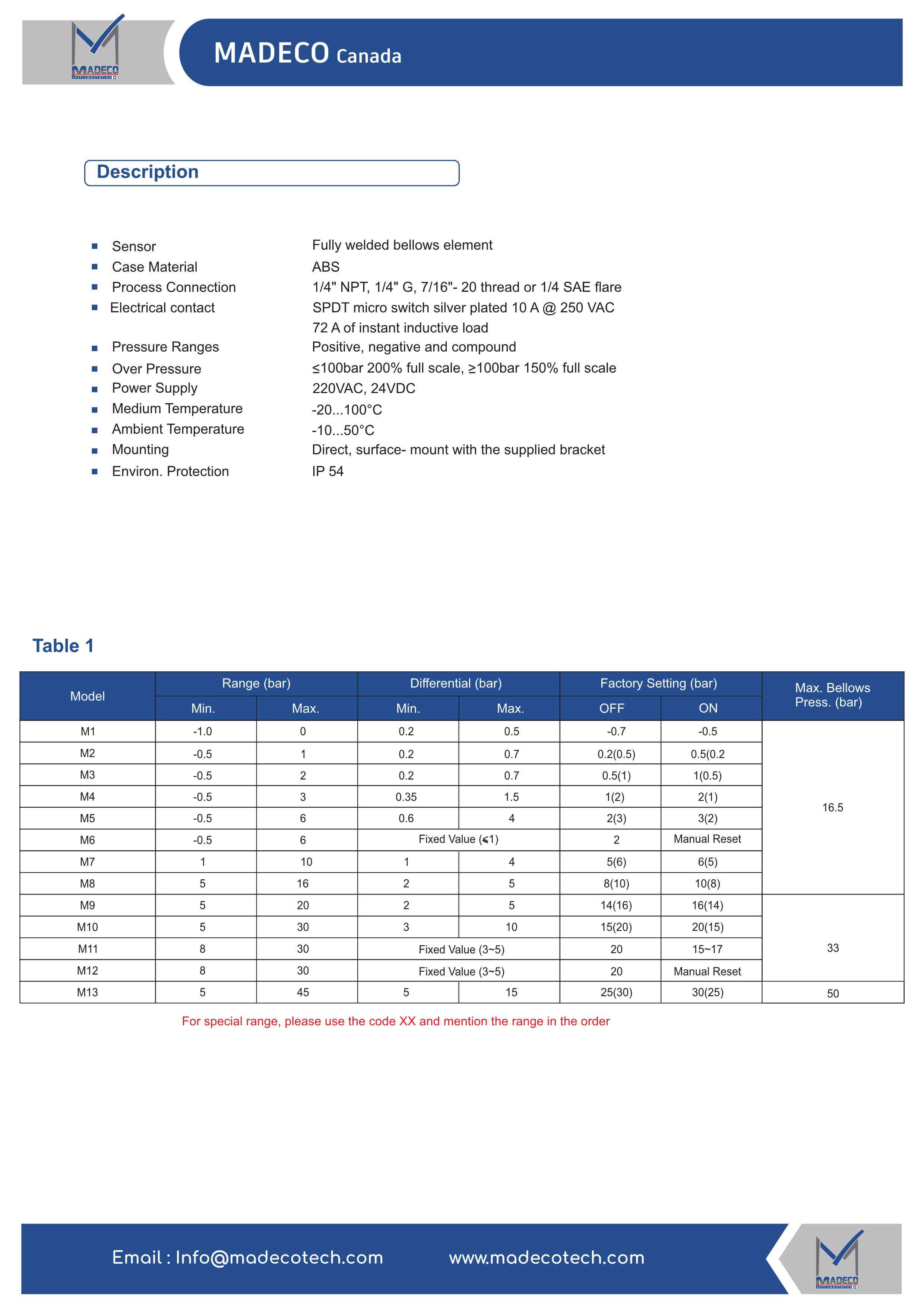

۳) جدول بازه‌ها (Table 1) — ۱۳ تیپ M1 تا M13
| مدل | بازه (bar) | دیفرانسیل (bar) | تنظیم کارخانه OFF / ON (bar) | حداکثر فشار Bellows |
|---|---|---|---|---|
| M1 | 1- تا 0 | 0.2 تا 0.5 | 0.7- / 0.5- | 16.5 |
| M2 | 0.5- تا 1 | 0.2 تا 0.7 | 0.2(0.5) / 0.5(0.2) | 16.5 |
| M3 | 0.5- تا 2 | 0.2 تا 0.7 | 0.5(1) / 1(0.5) | 16.5 |
| M4 | 0.5- تا 3 | 0.35 تا 1.5 | 1(2) / 2(1) | 16.5 |
| M5 | 0.5- تا 6 | 0.6 تا 4 | 2(3) / 3(2) | 16.5 |
| M6 | 0.5- تا 6 | ثابت (≤1) | 2 / Manual Reset | 16.5 |
| M7 | 1 تا 10 | 1 تا 4 | 5(6) / 6(5) | 16.5 |
| M8 | 5 تا 16 | 2 تا 5 | 8(10) / 10(8) | 16.5 |
| M9 | 5 تا 20 | 2 تا 5 | 14(16) / 16(14) | 33 |
| M10 | 5 تا 30 | 3 تا 10 | 15(20) / 20(15) | 33 |
| M11 | 8 تا 30 | ثابت (3~5) | 20 / 15~17 | 33 |
| M12 | 8 تا 30 | ثابت (3~5) | 20 / Manual Reset | 33 |
| M13 | 5 تا 45 | 5 تا 15 | 25(30) / 30(25) | 50 |
برای بازه‌های خاص از کد XX استفاده و بازه را در سفارش قید کنید.

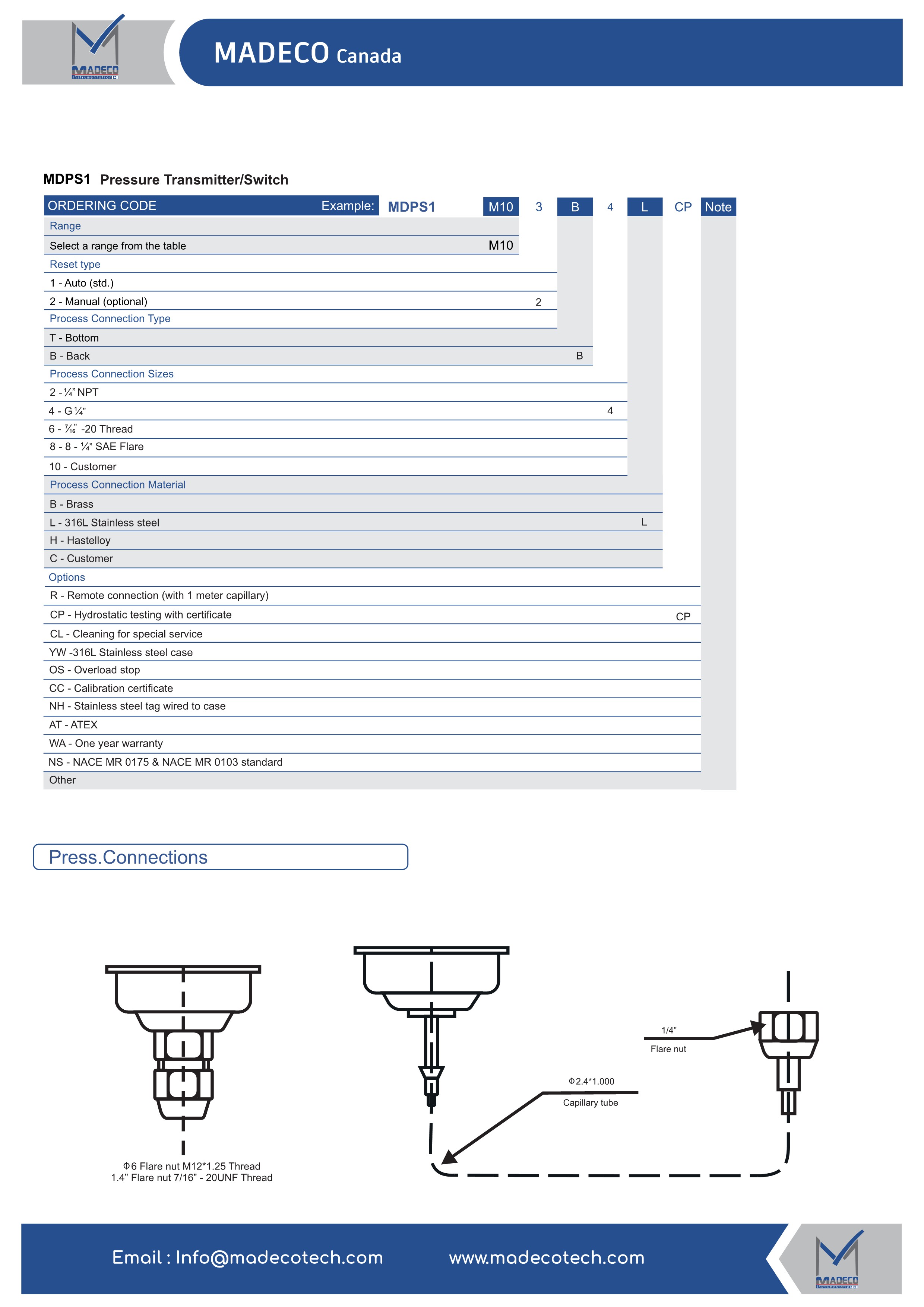

۴) کد سفارش (Ordering Code)
نمونه: MDPS1 – M10 – 3 – B – 4 – L – CP
| بخش | گزینه‌ها |
|---|---|
| بازه (Range) | مطابق جدول: M1…M13 (مثال: M10) |
| نوع ریست (Reset) | 1 = اتوماتیک (استاندارد) ؛ 2 = دستی (Manual، اختیاری) |
| جهت اتصال | T = از پایین (Bottom) ؛ B = از پشت (Back) |
| سایز اتصال | 2 = ¼"NPT ؛ 4 = G¼ ؛ 6 = 7/16"-20 ؛ 8 = ½" SAE Flare ؛ 10 = سفارشی |
| جنس اتصال | B = برنجی (Brass) ؛ L = استیل 316L ؛ H = هاستلوی ؛ C = سفارشی |
| آپشن‌ها | R = اتصال ریموت با کاپیلاری ۱ متری ؛ CP = تست هیدرواستاتیک با سرتیفیکیت ؛ CL = شست‌وشوی خاص (Clean for special service) ؛ YW = بدنه استیل 316L ؛ OS = اضافه‌بار استاپ (Overload stop) ؛ CC = گواهی کالیبراسیون ؛ NH = پلاک استیل متصل به بدنه ؛ AT = ATEX (ضدانفجار) ؛ WA = گارانتی ۱ ساله ؛ NS = استاندارد NACE MR0175 & MR0103 (گاز ترش) |

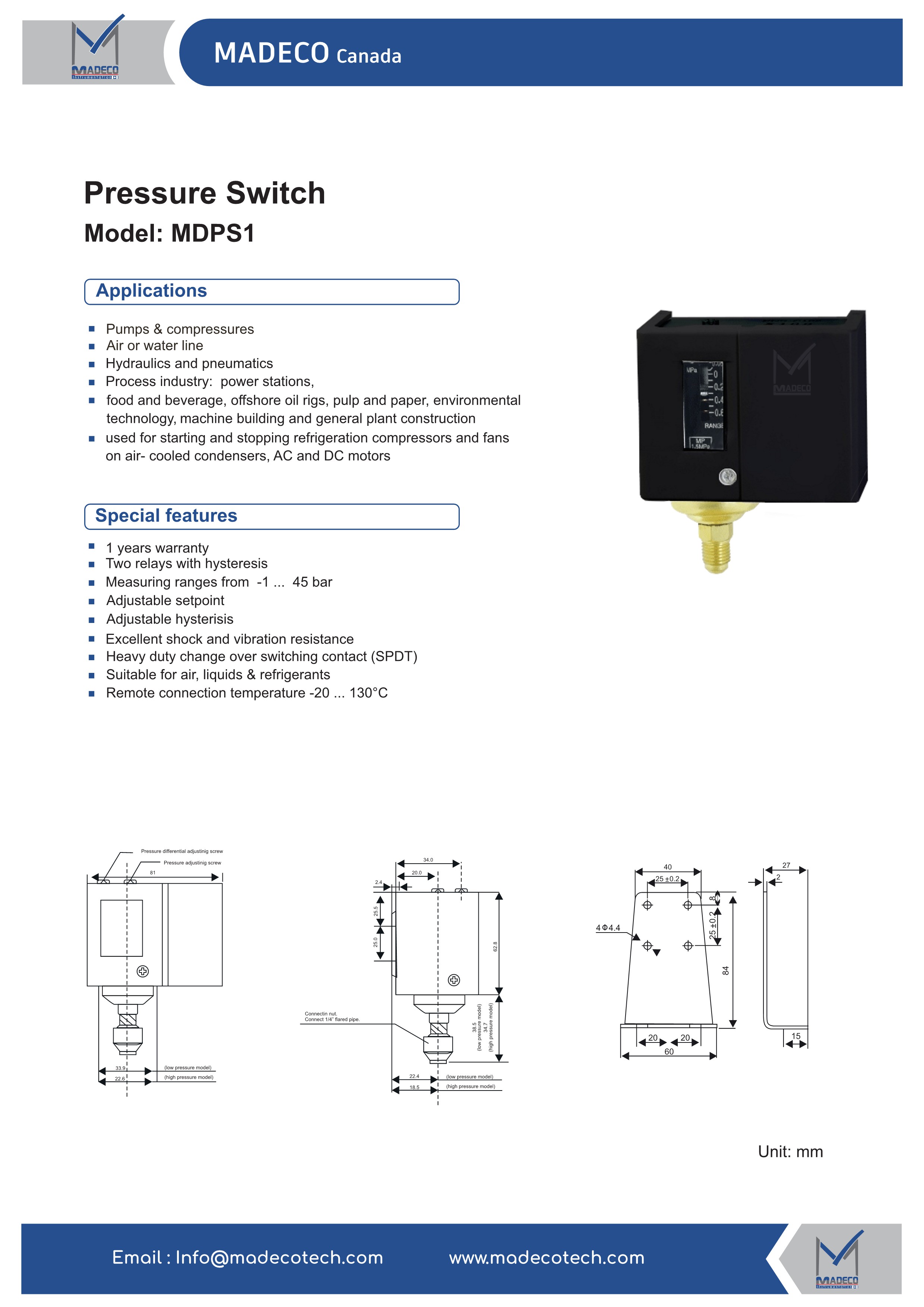

۵) اتصالات فشار و ابعاد (صفحات ۱ و ۳)
- اتصالات ارائه‌شده: فلر نات M12×1.25 (Ø6) ، فلر نات 1¼" رزوه 7/16-20UNF ، و اتصال ریموت با کاپیلاری Ø2.41mm و فلر نات ¼"
- ابعاد بدنه (mm): عرض 51 ، ارتفاع حدود 103 ، فاصله پیچ‌های براکت 84×80 با پیچ Ø4.4 ، ضخامت بدنه 27/15 ؛ ارتفاع اتصال از پایین حدود 25.4 (High pressure) و 18.5 (Low pressure)
۶) جمع‌بندی برای برناتامین
MDPS1 کلید فشار اقتصادی-قابل‌اتکا با کنتاکت قوی 10A/250VAC، تحمل اضافه‌فشار تا ۲۰۰٪، سازگار با مبردها (کاربرد مستقیم در کمپرسورهای برودتی) و گزینه‌های کامل صنعتی (316L، ATEX، NACE، سرتیفیکیت کالیبراسیون) است — انتخاب خوبی برای پنل‌های پمپ، کمپرسور اسکرال و کندانسورهای برودتی.
