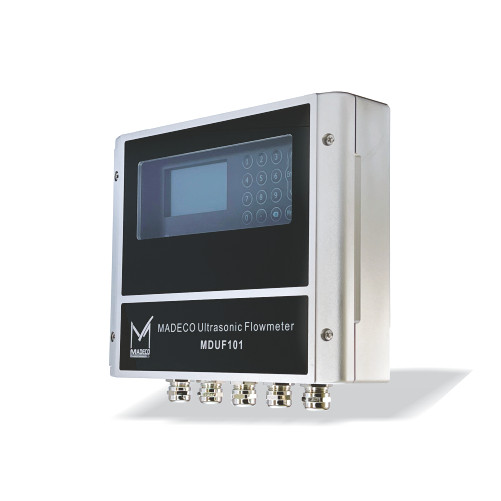

فلومتر آلتراسونیک کلمپی مایعات مدکو کانادا MDUF101، دقت ۰.۵٪ (نسخه دمای بالا High Temp)
MADECO Canada Clamp-on Ultrasonic Liquid Flowmeter MDUF101, High Accuracy 0.5% (High Temp. Version)
برند:مدکو - madeco
None
توضیحات
فلومتر اولتراسونیک (Ultrasonic Flow Meter) مدل MDUF101 — برند MADECO کانادا
۱) معرفی و کاربردها (Applications)
MDUF101 یک فلومتر اولتراسونیک کلمپ-آن (Clamp-on) برای مایعات است؛ نصب آن بدون قطع/برش لوله (Without cutting the pipe) و با افت فشار صفر انجام می‌شود. مبتنی بر روش زمان گذر (Transit Time).
کاربردها:
- صنعت نفت (Mid-stream و Down-stream: خطوط لوله و پالایشگاه‌ها)
- تصفیه آب و آب خالص (Pure water)
- صنایع شیمیایی و مشابه
- چک‌کردن صحت کنتورها (Check system meters)
- بخش انرژی: HVAC ، ژئوترمال، نیروگاه‌ها
ویژگی‌های برجسته:
| ویژگی | توضیح |
|---|---|
| نصب آسان | کاهش زمان و هزینه نصب، بدون بریدن لوله |
| بدون افت فشار | بدون قطعات متحرک (No moving parts) → نگهداری صفر |
| قابلیت BTU (اختیاری) | قابل استفاده به‌عنوان کنتور انرژی اولتراسونیک |
| حافظه داده | ذخیره‌سازی قدرتمند + نرم‌افزار آنالیز دیتاشیت (با SD Card) |
| بازه قطر لوله | 1" تا 200" (25mm تا 5000mm) و دمای 40- تا 180°C |
| نرخ نمونه‌برداری | بیش از 300 بار بر ثانیه |

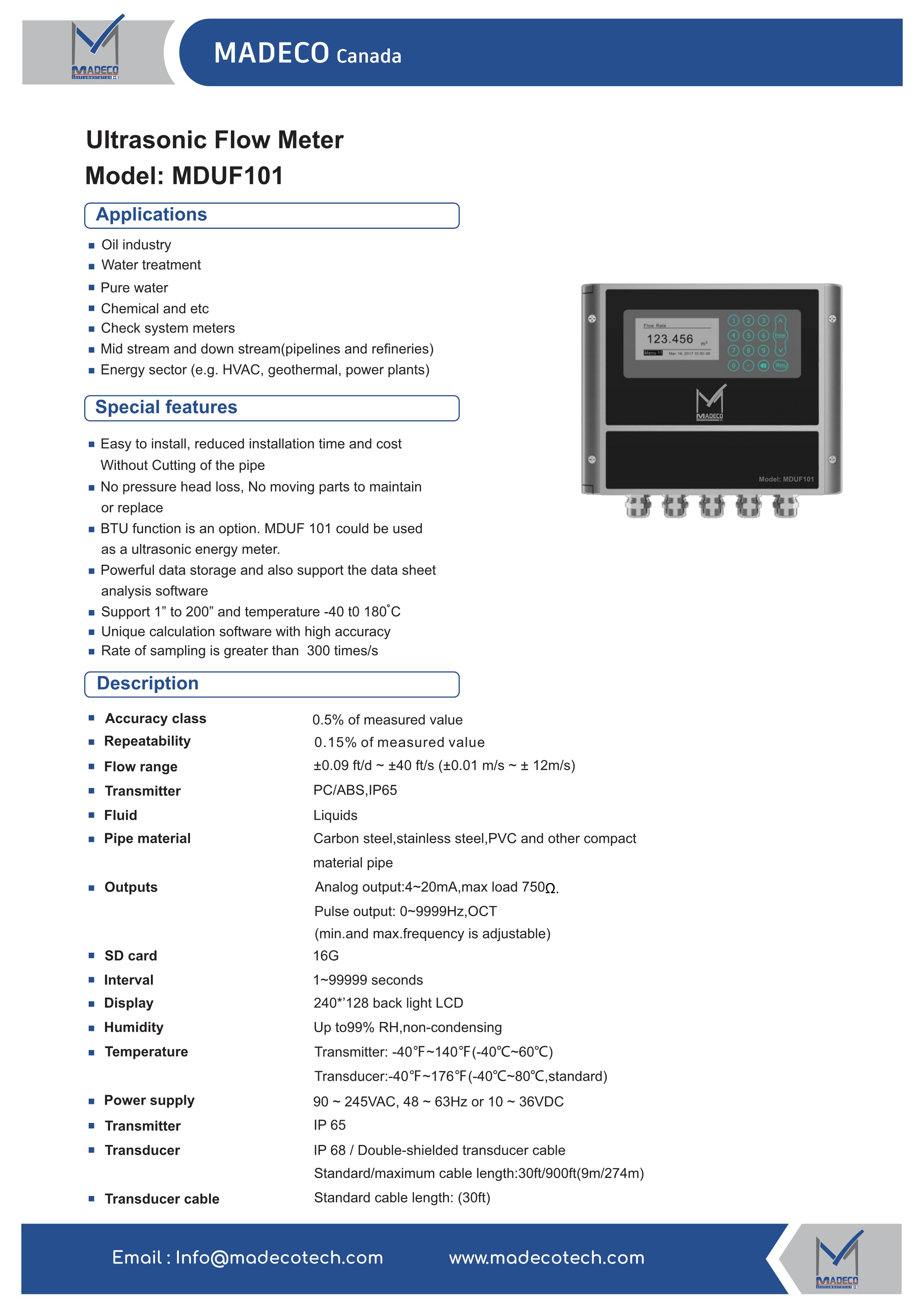

۲) مشخصات فنی (Description)
| پارامتر | مشخصات |
|---|---|
| کلاس دقت | 0.5٪ مقدار اندازه‌گیری‌شده |
| تکرارپذیری | 0.15٪ |
| بازه دبی | 0.09± ft/d تا 40± ft/s (±0.01\pm 0.01±0.01 تا ±12 m/s\pm 12\text{ m/s}±12 m/s) |
| بدنه ترنسمیتر | PC/ABS ، IP65 |
| سیال | مایعات |
| متریال لوله | کربن استیل، استنلس استیل، PVC و سایر لوله‌های متراکم |
| خروجی آنالوگ | 4~20mA ، حداکثر بار 750 Ω750\,\Omega750Ω |
| خروجی پالس | 0~9999Hz ، OCT (فرکانس min/max قابل تنظیم) |
| حافظه SD Card | 16GB ؛ فاصله ثبت: 1~99999 ثانیه |
| نمایشگر | LCD با نور پس‌زمینه 240×128 + کیپد |
| رطوبت | تا 99٪ RH (بدون میعان) |
| دما | ترنسمیتر: 40- تا 60°C ؛ ترنسدیوسر: 40- تا 80°C (استاندارد) |
| تغذیه | 90~245VAC ، 48~63Hz یا 10~36VDC |
| ترنسدیوسر | IP68 / کابل دوبل شیلد |
| طول کابل | استاندارد 9m (30ft) ؛ حداکثر 274m (900ft) |

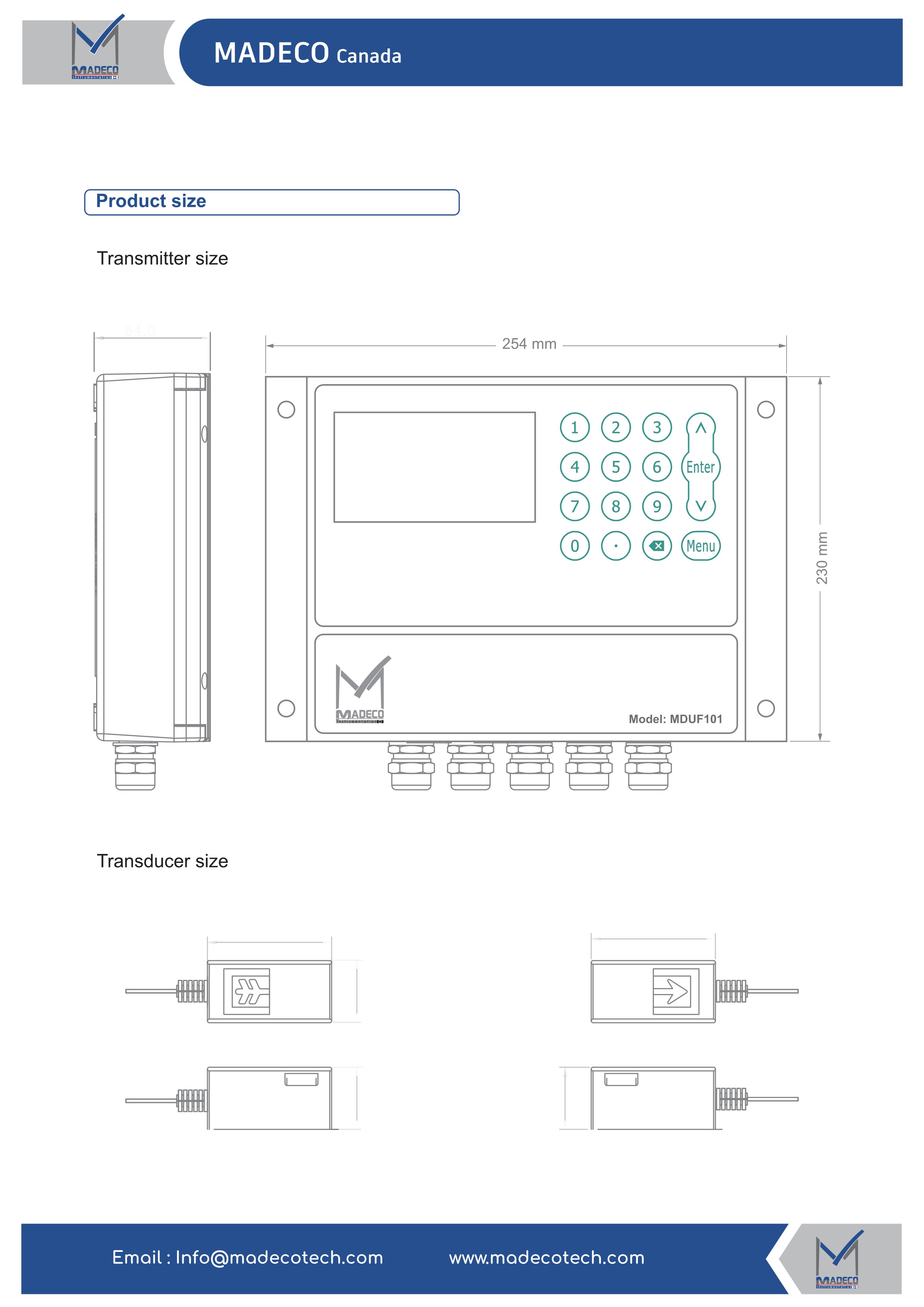

۳) ابعاد (صفحه ۲)
- ترنسمیتر (Transmitter): عرض 254mm × ارتفاع 230mm — پنلی/دیواری با کیپد ۱۲ کلیدی (عدد، Enter، منو، پاک‌کن)
- ترنسدیوسر (Transducer): بدنه‌های مستطیلی کمپکت با نوار فلزی اتصال، ورودی کابل از کناره؛ دو نوع اتصال Forward/Reverse

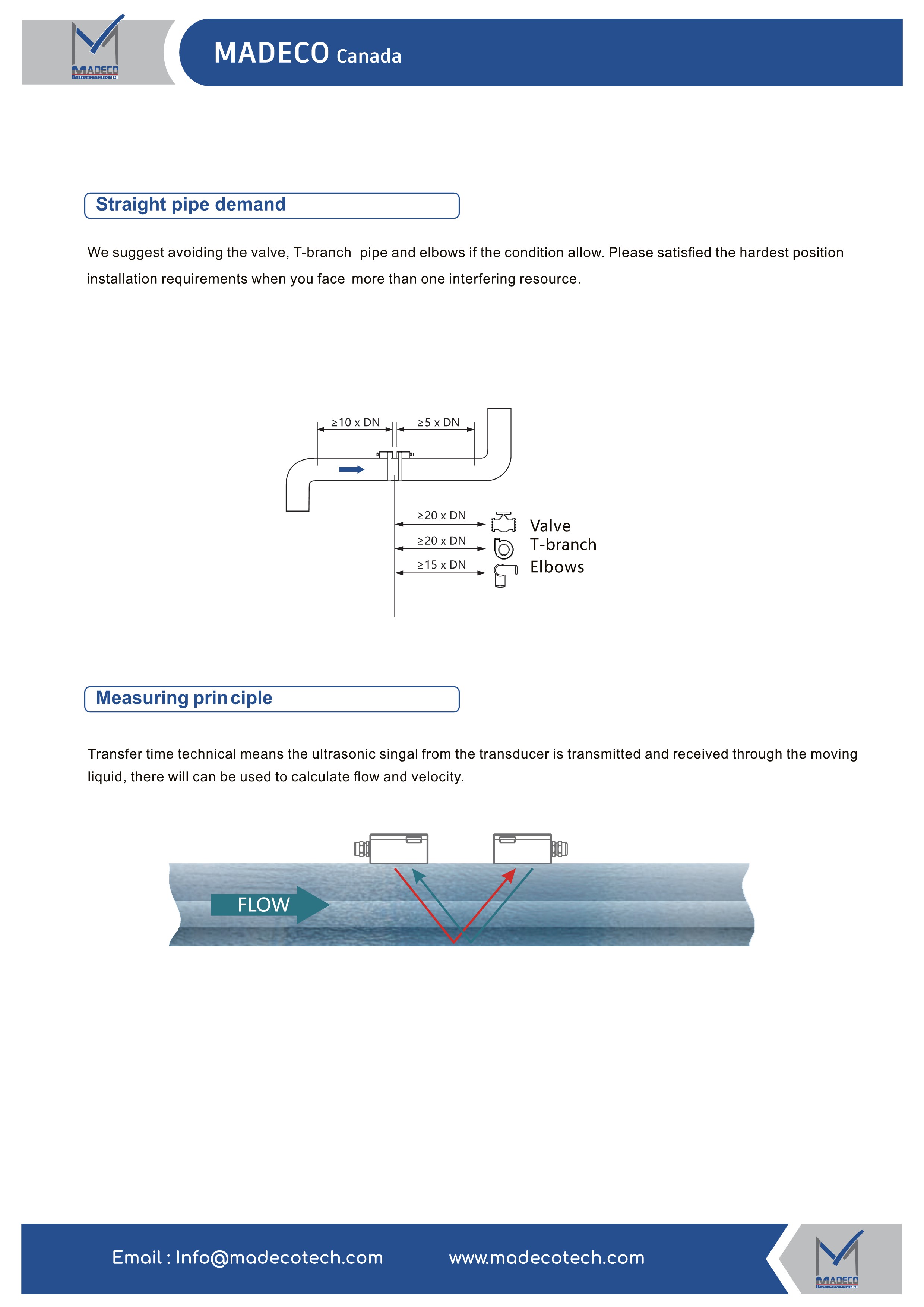

۴) الزامات لوله مستقیم (Straight Pipe Demand)
برای دقت مناسب، از نصب نزدیک به شیر، انشعاب T و خم (Elbow) پرهیز کنید. حداقل طول لوله مستقیم:
| مانع در بالادست | فاصله قبل از متریال |
|---|---|
| زانویی (Elbow) | 15× DN |
| انشعاب T (T-branch) | 20× DN |
| شیر (Valve) | 20× DN |
بازهای توصیه‌شده: 10× DN بالادست و 5× DN پایین‌دست ترنسدیوسرها؛ در صورت وجود چند منبع اختلال، سخت‌ترین شرط را لحاظ کنید.
۵) اصل اندازه‌گیری (Measuring Principle)
روش Transit Time: سیگنال اولتراسونیک از ترنسدیوسر ارسال و در سیال متحرک دریافت می‌شود؛ اختلاف زمان عبور سیگنال در جهت جریان و خلاف جریان، برای محاسبه سرعت و دبی استفاده می‌شود (دو مسیر V-Shaped قرمز/سبز روی لوله در شکل دیتاشیت).

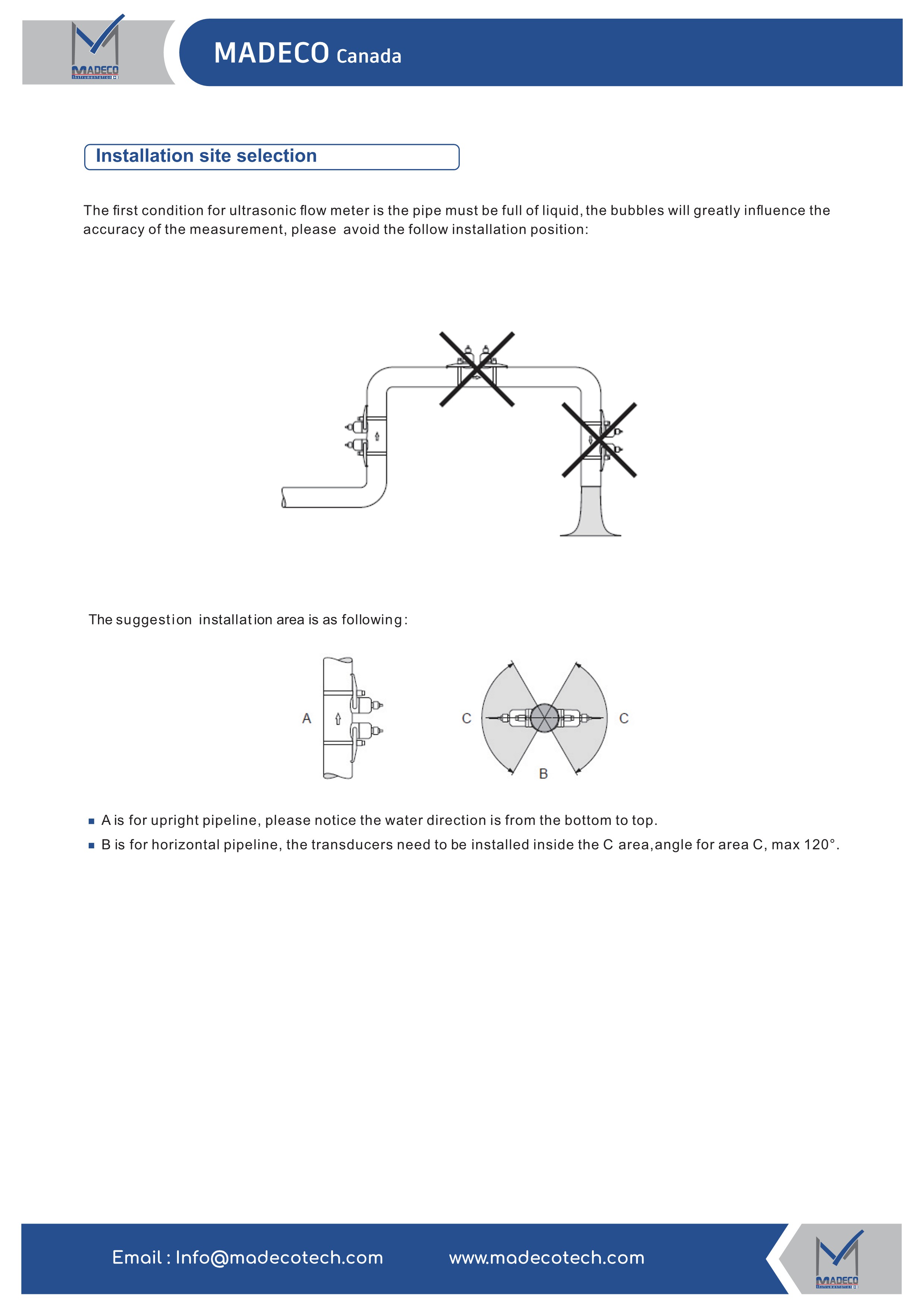

۶) انتخاب محل نصب (Installation Site Selection)
⚠️ شرط اول: لوله باید کاملاً پر از سیال باشد؛ حباب هوا دقت را به‌شدت کاهش می‌دهد.
نقاط ممنوع (علامت ✗ در دیتاشیت):
- بالای قوس افقی (جمع‌شدن حباب)
- پایین‌دست قوس عمودی رو به خروج آزاد (نیمه‌پر شدن لوله)
نقاط پیشنهادی:
- A — لوله عمودی (Upright): جهت جریان حتماً از پایین به بالا
- B — لوله افقی (Horizontal): ترنسدیوسرها در محدوده C (حداکثر زاویه 120° نسبت به محور افقی — معمولاً در نیمه‌کنار لوله، نه دقیقاً بالا) نصب شوند

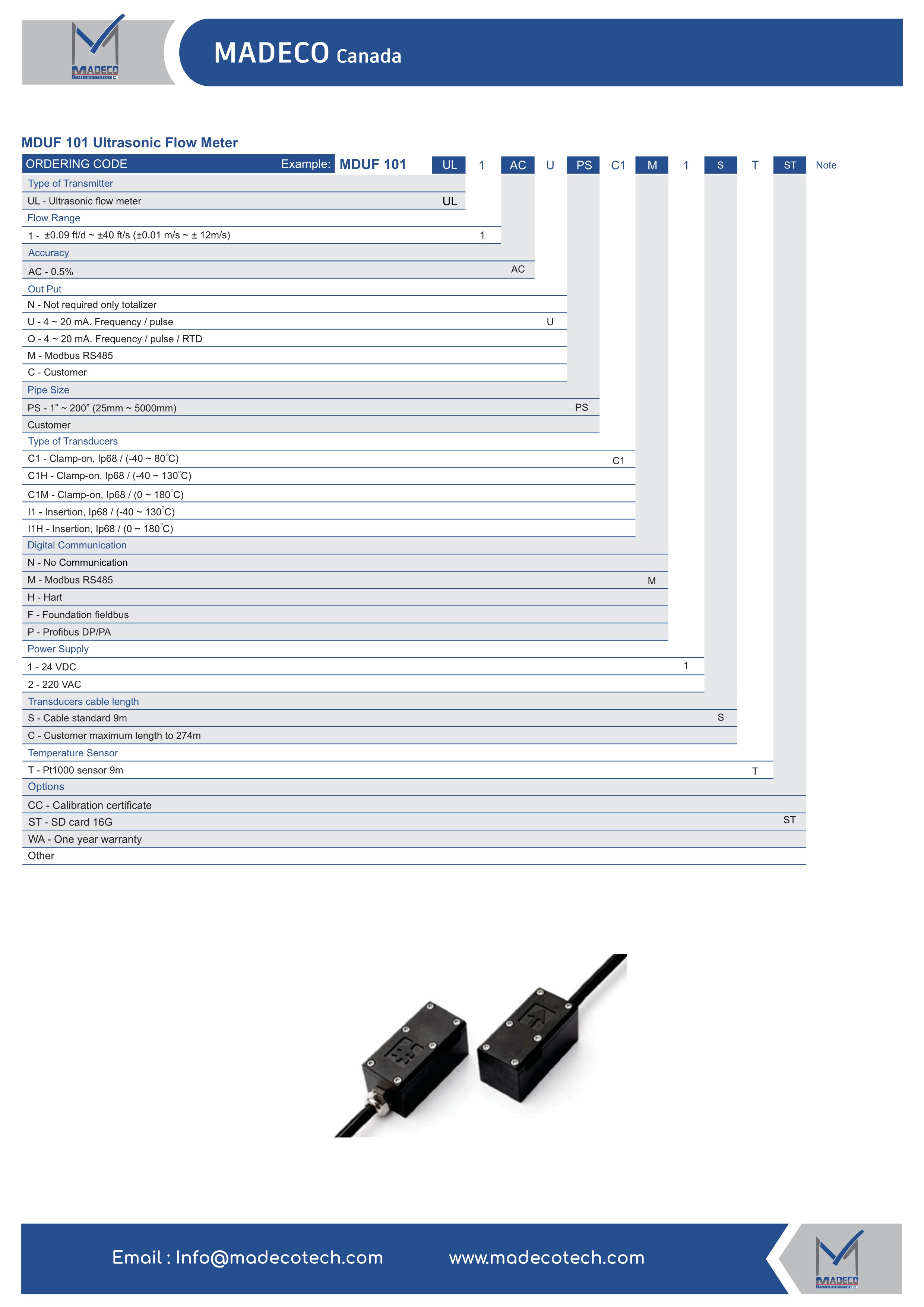

۷) ساختار کد سفارش (Ordering Code)
نمونه در دیتاشیت: MDUF 101 – UL – 1 – AC – U – PS – C1 – M – 1 – S – T – ST
| بخش | گزینه‌ها |
|---|---|
| نوع ترنسمیتر | UL = فلومتر اولتراسونیک |
| بازه دبی | 1 = 0.09± تا 40± ft/s |
| دقت | AC = 0.5٪ |
| خروجی | N = بدون خروجی (فقط Totalizer) ؛ U = 4-20mA + فرکانس/پالس ؛ O = 4-20mA + فرکانس/پالس + RTD ؛ M = Modbus RS485 ؛ C = سفارشی |
| سایز لوله | PS = 1"~200" (25~5000mm) ؛ Customer |
| نوع ترنسدیوسر | C1 = Clamp-on ، IP68 ، 40-~80°C ؛ C1H = Clamp-on تا 130°C ؛ C1M = Clamp-on تا 160°C ؛ I1 = Insertion 40-~130°C ؛ I1H = Insertion تا 180°C |
| ارتباط دیجیتال | N = بدون ارتباط ؛ M = Modbus RS485 ؛ H = Hart ؛ F = Foundation Fieldbus ؛ P = Profibus DP/PA |
| تغذیه | 1 = 24VDC ؛ 2 = 220VAC |
| طول کابل ترنسدیوسر | S = استاندارد 9m ؛ C = طول سفارشی تا 274m |
| سنسور دما | T = PT1000 با کابل 9m (برای محاسبه BTU/انرژی) |
| آپشن‌ها | CC = گواهی کالیبراسیون ؛ ST = کارت حافظه SD 16G ؛ WA = گارانتی یک ساله ؛ Other |
۸) جمع‌بندی برای برناتامین
MDUF101 گزینه‌ای اقتصادی و کم‌دردسر برای اندازه‌گیری دبی مایعات بدون توقف خط است: دقت 0.5٪، قطر لوله تا 200 اینچ، IP65/IP68، خروجی 4-20mA + پالس و Modbus RS485، و قابلیت تبدیل به کنتور انرژی (BTU) با PT1000. در نسخه C1H/C1M/I1H تا دمای 180°C برای خطوط بخار/روغن حرارتی هم قابل سفارش است — مکمل مناسب دسته فلومترهای سایت کنار گیج‌ها و ترنسمیترهای فشار/دما.
