۱) معرفی و تفاوت جایگاه مدل MDUF102 (Overview)

مدل MDUF102 نسخه اقتصادی‌تر، فشرده‌تر (Compact) و اختصاصی‌تر نسبت به مدل MDUF101 است. این تجهیز برای خطوط لوله تا سایز 48 Inch48\text{ Inch}48 Inch و به‌ویژه سیال آب و فرآیندهای عمومی‌تر طراحی شده است، در حالی که ساختار پایه‌ای بدون برش لوله (Clamp-on) و روش زمان گذر (Transit Time) را حفظ کرده است.

کاربردها:

تصفیه آب و فاضلاب (Water treatment)
آب خالص (Pure water)
صنایع شیمیایی عمومی
کالیبراسیون و بررسی صحت کنتورهای خطوط (Check system meters)
خطوط انتقال و فرآیندی پالایشگاهی (Midstream & Downstream)
بخش انرژی و تأسیسات حرارتی/برودتی (HVAC، زمین‌گرمایی، نیروگاه‌ها)

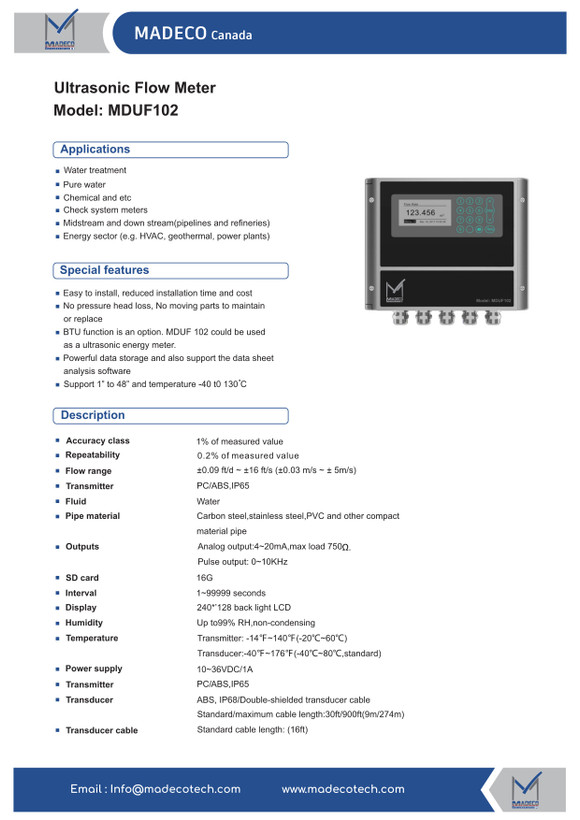

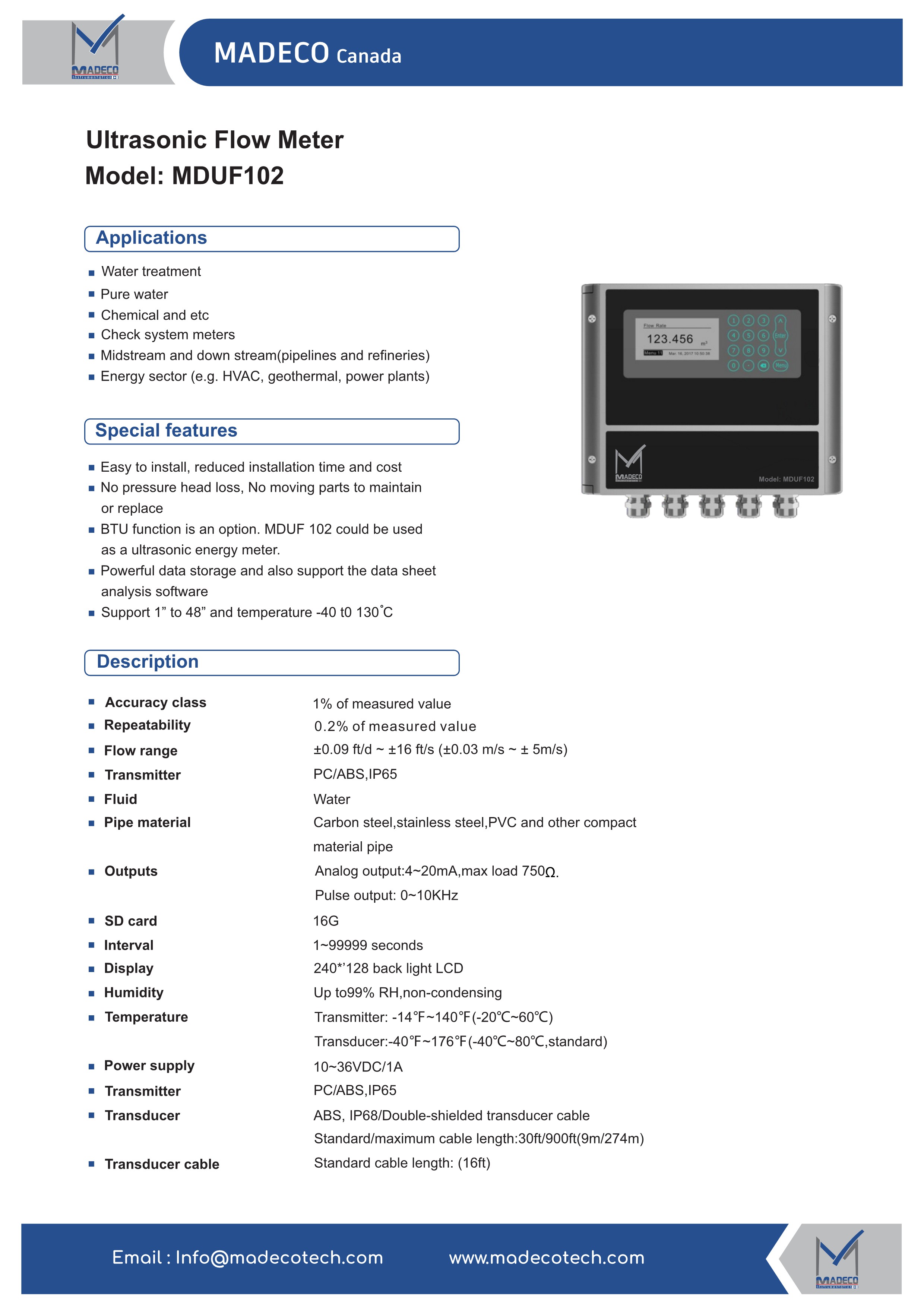

۲) مشخصات فنی (Technical Specifications)

پارامتر	مشخصات فنی MDUF102
کلاس دقت (Accuracy)	1% of measured value1\%\text{ of measured value}1% of measured value
تکرارپذیری (Repeatability)	0.2% of measured value0.2\%\text{ of measured value}0.2% of measured value
بازه سرعت جریان (Flow Velocity Range)	±0.09 ft/d\pm 0.09\text{ ft/d}±0.09 ft/d تا ±16 ft/s\pm 16\text{ ft/s}±16 ft/s (±0.03 m/s\pm 0.03\text{ m/s}±0.03 m/s تا ±5 m/s\pm 5\text{ m/s}±5 m/s)
سایز لوله تحت پوشش	1" to 48" (25mm to 1200mm)1"\text{ to } 48"\text{ (25mm to 1200mm)}1" to 48" (25mm to 1200mm)
محدوده دمای کاری	−40∘C to 130∘C-40^\circ\text{C}\text{ to } 130^\circ\text{C}−40∘C to 130∘C
سیال کاری (Fluid)	آب (Water)
جنس لوله‌های سازگار	فولاد کربنی، استنلس استیل، PVC و سایر لوله‌های متراکم و همگن
خروجی‌های سیگنال	• خروجی آنالوگ: 4∼20mA4\sim 20\text{mA}4∼20mA (حداکثر مقاومت بار 750 Ω750\,\Omega750Ω)<br>• خروجی پالس: 0∼10KHz0\sim 10\text{KHz}0∼10KHz
حافظه و ثبت داده (Datalogging)	کارت حافظه SD Card 16GB با بازه زمانی ثبت قابل تنظیم (1∼99999 s1\sim 99999\text{ s}1∼99999 s)
نمایشگر (Display)	LCD گرافیکی با رزولوشن 240×128240\times 128240×128 و نور پس‌زمینه
تغذیه الکتریکی	10∼36VDC/1A10\sim 36\text{VDC} / 1\text{A}10∼36VDC/1A

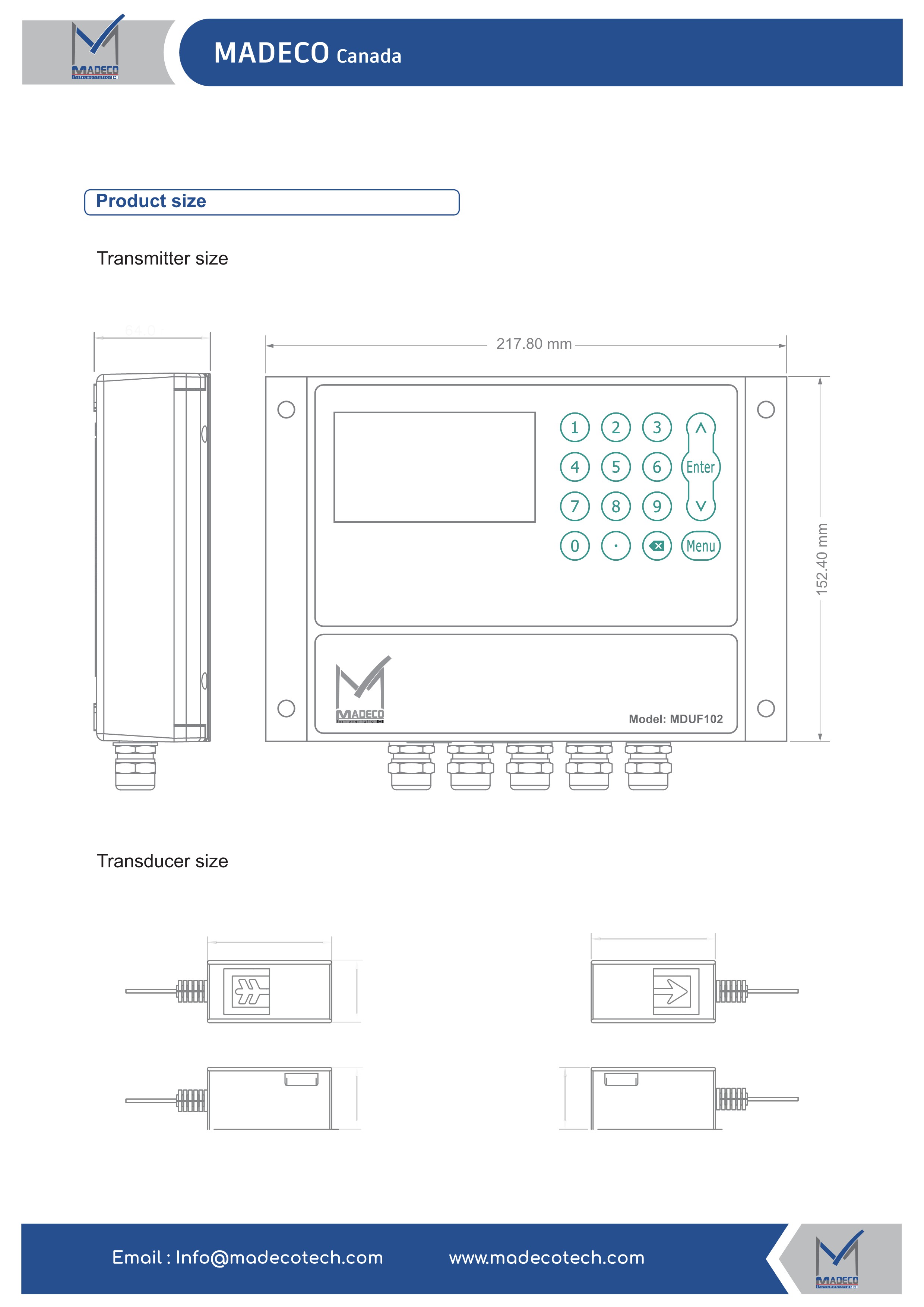

درجه حفاظت ترنسمیتر	بدنه PC/ABS با استاندارد IP65 (ابعاد: 217.80 mm×152.40 mm217.80\text{ mm} \times 152.40\text{ mm}217.80 mm×152.40 mm)
درجه حفاظت ترنسدیوسر	سنسورهای ABS با استاندارد IP68، کابل شیلددار دوبل
طول کابل ترنسدیوسر	استاندارد 16 ft16\text{ ft}16 ft (حدود ۵ متر) / قابل افزایش سفارشی تا 274 m274\text{ m}274 m (900 ft900\text{ ft}900 ft)

۳) مقایسه مستقیم فنی: MDUF101 در برابر MDUF102

پارامتر / مشخصه	مدل MDUF101 (پرچم‌دار)	مدل MDUF102 (اقتصادی و کامپکت)
سایز لوله (Pipe Size)	1" to 200" (up to 5000mm)1"\text{ to } 200"\text{ (up to } 5000\text{mm)}1" to 200" (up to 5000mm)	1" to 48" (up to 1200mm)1"\text{ to } 48"\text{ (up to } 1200\text{mm)}1" to 48" (up to 1200mm)
کلاس دقت (Accuracy)	0.5%0.5\%0.5%	1.0%1.0\%1.0%
سرعت دبی مجاز	تا ±12 m/s\pm 12\text{ m/s}±12 m/s (±40 ft/s\pm 40\text{ ft/s}±40 ft/s)	تا ±5 m/s\pm 5\text{ m/s}±5 m/s (±16 ft/s\pm 16\text{ ft/s}±16 ft/s)
تغذیه دستگاه	هر دو حالت: 220VAC220\text{VAC}220VAC یا 24VDC24\text{VDC}24VDC	فقط 10∼36VDC10\sim 36\text{VDC}10∼36VDC
ابعاد ترنسمیتر	بزرگتر (254 mm×230 mm254\text{ mm} \times 230\text{ mm}254 mm×230 mm)	کوچک‌تر و کامپکت (217.8 mm×152.4 mm217.8\text{ mm} \times 152.4\text{ mm}217.8 mm×152.4 mm)
سیال کاری	انواع مایعات (Liquids)	عمدتاً آب و سیالات همگن آبی (Water)
دمای کاری ماکزیمم	تا 180∘C180^\circ\text{C}180∘C (با سنسورهای خاص)	تا 130∘C130^\circ\text{C}130∘C

۴) اصول نصب و لوله‌کشی (Installation Rules)

الزامات لوله‌کشی مدل MDUF102 مشابه استاندارد اولتراسونیک سری ۱۰۱ است:

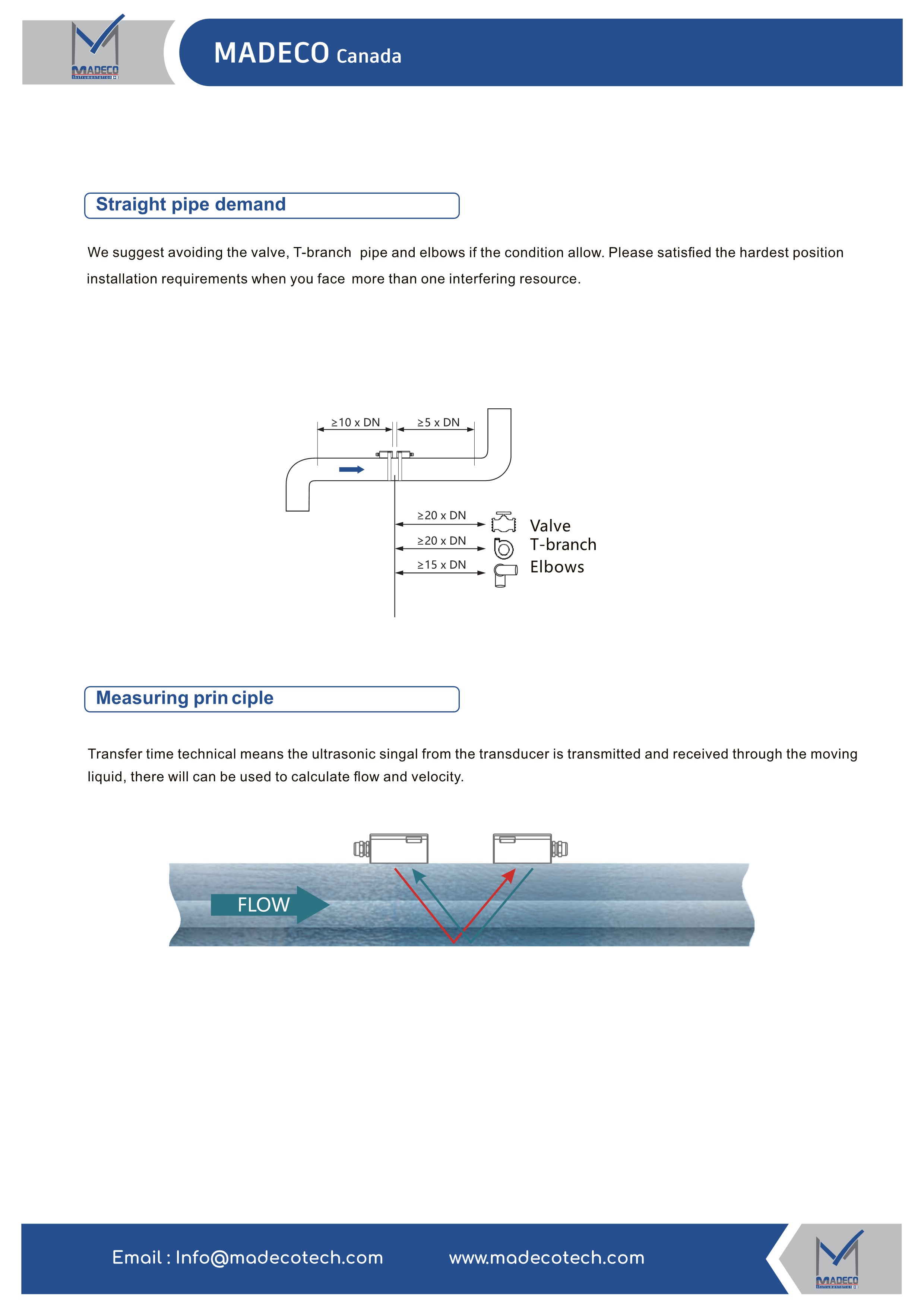

طول لوله مستقیم بالادست و پایین‌دست (Straight Run):
- فاصله قبل از زانویی (Elbow): حداقل 15×DN15\times\text{DN}15×DN
- فاصله قبل از سه‌راهی (T-Branch): حداقل 20×DN20\times\text{DN}20×DN
- فاصله قبل از شیرهای کنترلی/تنظیم (Valve): حداقل 20×DN20\times\text{DN}20×DN
- در شرایط عمومی: حداقل 10×DN10\times\text{DN}10×DN در بالادست و 5×DN5\times\text{DN}5×DN در پایین‌دست محل نصب سنسورها.

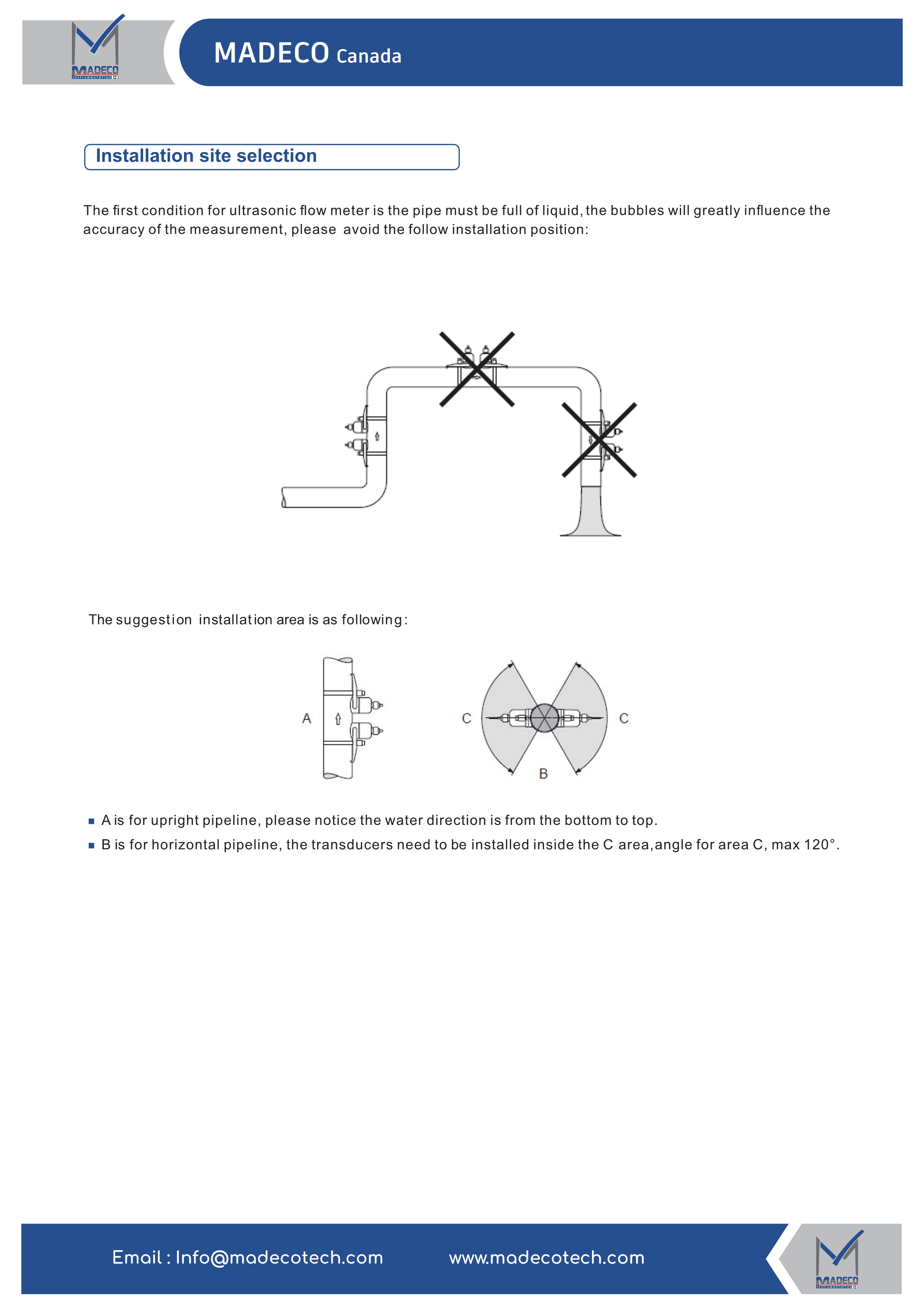

شرایط پر بودن خط (Full Pipe):
- لوله حتماً باید ۱۰۰٪ پر از سیال باشد (تجمع حباب هوا در بالا یا رسوب در کف لوله موجب خطای شدید می‌شود).
- در لوله‌های افقی، سنسورها باید در طرفین لوله (بازه زاویه 120∘120^\circ120∘ جانبی) نصب شوند، نه روی خط مستقیم بالا یا پایین لوله.

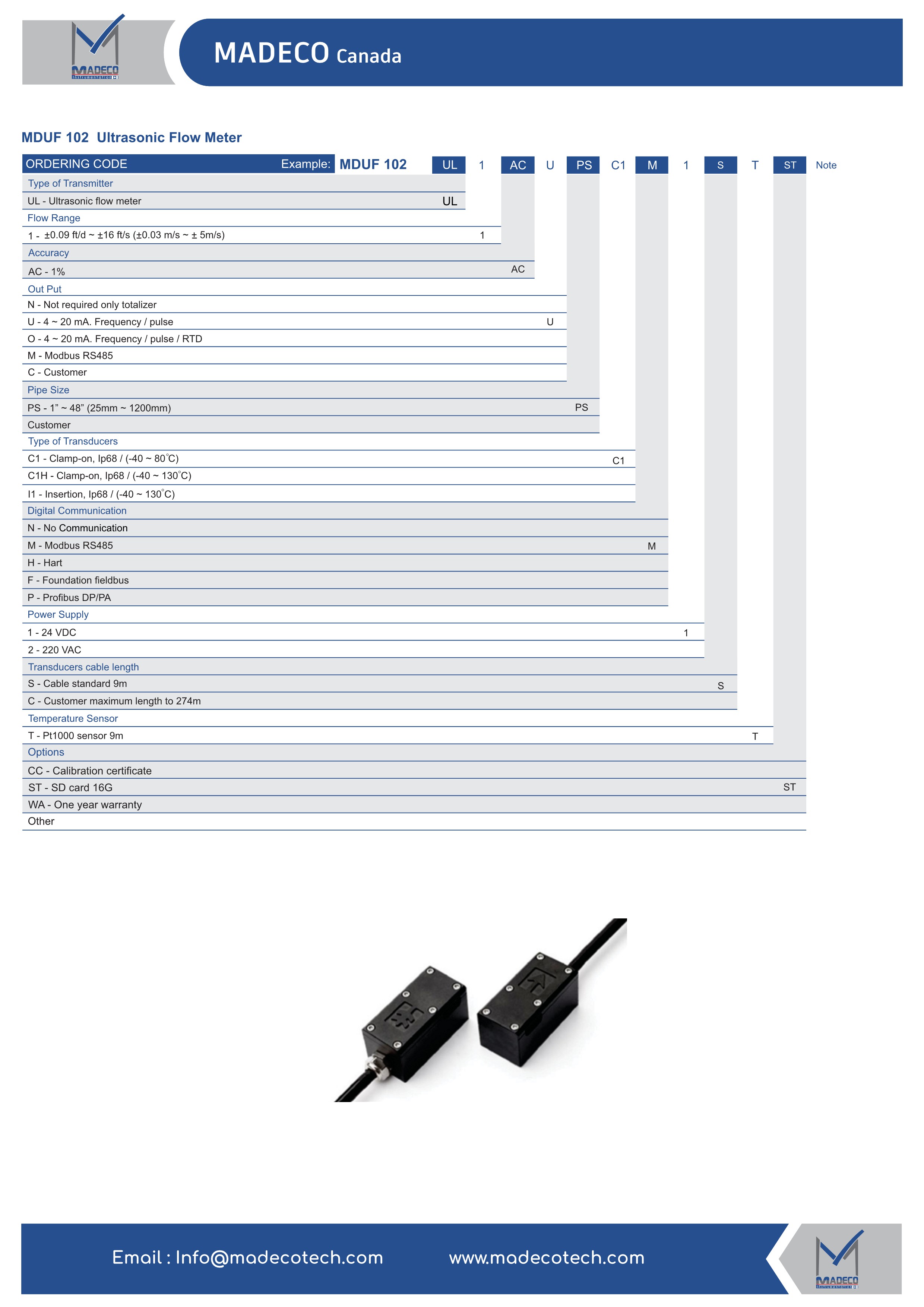

۵) ساختار کد سفارش (Ordering Code)

کد نمونه در دیتاشیت: MDUF 102 - UL - 1 - AC - U - PS - C1 - M - 1 - S - T - ST

بخش	کد	شرح
Type of Transmitter	UL	فلومتر اولتراسونیک (Ultrasonic flow meter)
Flow Range	1	±0.09 ft/d∼±16 ft/s\pm 0.09\text{ ft/d} \sim \pm 16\text{ ft/s}±0.09 ft/d∼±16 ft/s (±0.03∼±5 m/s\pm 0.03\sim \pm 5\text{ m/s}±0.03∼±5 m/s)
Accuracy	AC	دقت 1%1\%1%
Output	N<br>U<br>O<br>M<br>C	بدون خروجی سیگنال (فقط توتالایزر روی صفحه)<br>خروجی آنالوگ 4∼20mA4\sim 20\text{mA}4∼20mA + خروجی فرکانس/پالس<br>خروجی 4∼20mA4\sim 20\text{mA}4∼20mA + پالس + ورودی RTD (محاسبه انرژی)<br>خروجی مستقیم Modbus RS485<br>سفارشی
Pipe Size	PS	سایز استاندارد 1"∼48" (25mm∼1200mm)1"\sim 48"\text{ (25mm}\sim 1200\text{mm)}1"∼48" (25mm∼1200mm)
Type of Transducers	C1<br>C1H<br>I1	کلمپ-آن استاندارد (Clamp-on, IP68, −40∼80∘C-40\sim 80^\circ\text{C}−40∼80∘C)<br>کلمپ-آن دمای بالا (Clamp-on, IP68, −40∼130∘C-40\sim 130^\circ\text{C}−40∼130∘C)<br>نوع نصبی نفوذی (Insertion, IP68, −40∼130∘C-40\sim 130^\circ\text{C}−40∼130∘C)
Digital Communication	N / M<br>H / F / P	بدون ارتباط / Modbus RS485<br>پروتکل‌های HART / Foundation Fieldbus / Profibus DP-PA
Power Supply	1<br>2	24VDC24\text{VDC}24VDC (10∼36VDC10\sim 36\text{VDC}10∼36VDC)<br>220VAC220\text{VAC}220VAC (در جدول کدینگ قرار دارد، هرچند مشخصات اصلی روی تغذیه DC تأکید دارد)
Cable Length	S / C	طول استاندارد کابل سنسورها / سفارشی تا ۲۷۴ متر
Temperature Sensor	T	سنسور دمای Pt1000 با کابل ۹ متری (جهت محاسبه BTU / انرژی گرمایشی-سرمایشی)
Options	CC / ST / WA	سرتیفیکیت کالیبراسیون / کارت حافظه SD 16GB / گارانتی یک‌ساله

۶) جمع‌بندی مدیریتی برای فروشگاه برناتامین

MDUF102 بهترین گزینه برای پروژه‌های تصفیه‌خانه‌ها، سیستم‌های تهویه مطبوع (چیلرها و بویلرها برای محاسبه حرارت/برودت)، ساختمان‌های اداری/تجاری و شبکه‌های توزیع آب با لوله‌های تا سایز ۴۸ اینچ است.
به دلیل ابعاد کوچک‌تر و تمرکز روی کاربردهای پرمصرف، قیمت تمام‌شده رقابتی‌تری نسبت به سری ۱۰۱ دارد و برای بازار عمومی صنعت آب و تأسیسات بسیار پرفروش خواهد بود.
