ترانسمیتر صنعتی pH و ORP مدکو کانادا MDPH6081 (رنج ۰ تا ۱۴ pH)
MADECO Canada Industrial pH & ORP Transmitter MDPH6081 (0-14 pH)
برند:مدکو - madeco
None
توضیحات
ترنسمیتر (فرستنده) صنعتی pH و ORP مدل MDPH6081 — شرکت MADECO کانادا

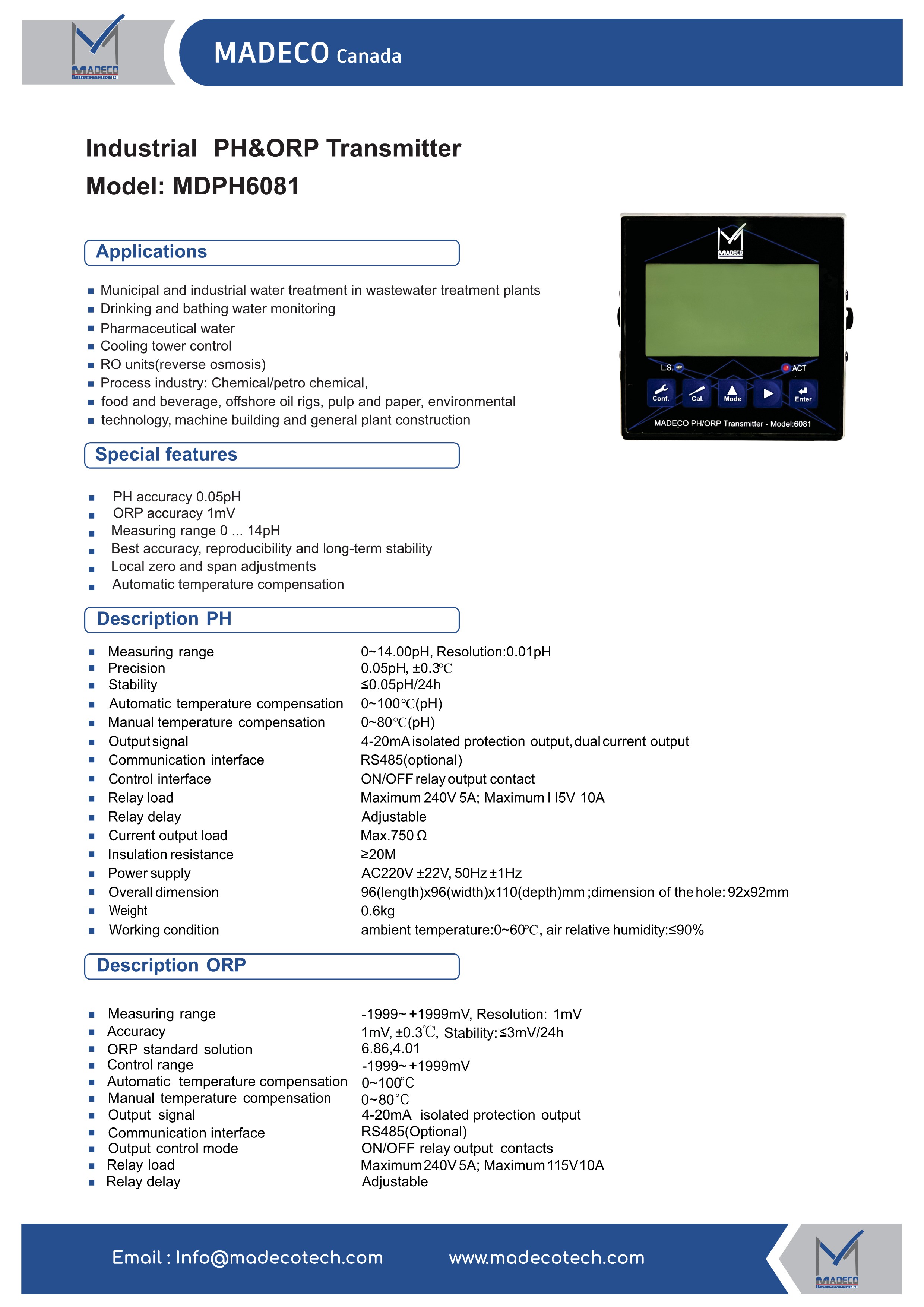

بر اساس دو صفحه‌ی دیتاشیت پیوست‌شده، توضیح کامل و ساختاریافته این دستگاه به شرح زیر است:
۱) این دستگاه چیست؟
MDPH6081 یک ترنسمیتر صنعتی (فرستنده/کنترلر) برای اندازه‌گیری هم‌زمان pH و ORP (پتانسیل اکسیداسیون-احیا) است. این دستگاه سیگنال الکتریکی ضعیف پروب (الکترود) pH/ORP را دریافت کرده، پردازش می‌کند و به‌صورت خروجی استاندارد ۴ تا ۲۰ میلی‌آمپر و رله به سیستم کنترل (مانند PLC یا SCADA) منتقل می‌کند.
۲) کاربردها (Applications)
- تصفیه آب شهری و صنعتی در تصفیه‌خانه‌های فاضلاب
- پایش آب آشامیدنی و آب شنا (بهره‌برداری)
- آب داروسازی (Water pharmaceutical)
- کنترل برج خنک‌کننده (Cooling Tower)
- واحدهای اسمز معکوس (RO) و اولترافیلتراسیون
- صنایع فرآیندی: شیمیایی و پتروشیمی
- صنایع غذایی و آشامیدنی، سکوهای نفتی فراساحل، خمیر و کاغذ، محیط‌زیست
- ساخت ماشین‌آلات و ساخت‌وساز تأسیسات عمومی کارخانه‌ها
۳) ویژگی‌های ویژه (Special Features)
| ویژگی | مقدار |
|---|---|
| دقت pH | ۰/۰۵ pH |
| دقت ORP | ۱ میلی‌ولت |
| بازه اندازه‌گیری pH | ۰ تا ۱۴ pH |
| پایداری و تکرارپذیری بالا در بلندمدت | |
| امکان تنظیم محلی Zero و Span (کالیبراسیون صفر و دهانه) | |
| جبران‌سازی خودکار دما (ATC) |
۴) مشخصات فنی بخش pH
| پارامتر | مشخصات |
|---|---|
| بازه اندازه‌گیری | 0~14.00 pH با تفکیک‌پذیری ۰/۰۱ pH |
| دقت (Precision) | 0.05 pH ، ±0.3 درجه سانتی‌گراد |
| پایداری | ≤ 0.05pH در ۲۴ ساعت |
| جبران دمای خودکار | 0~100°C (برای pH) |
| جبران دمای دستی | 0~80°C |
| سیگنال خروجی | 4-20mA با خروجی ایزوله و محافظت‌شده، خروجی جریان دوگانه (Dual Output) |
| رابط ارتباطی | RS485 (اختیاری) |
| رابط کنترلی | رله ON/OFF با کنتاکت خروجی |
| بار رله | حداکثر 240V/5A ؛ حداکثر 115V/10A |
| تأخیر رله | قابل تنظیم |
| بار خروجی جریان | حداکثر ۷۵۰ اهم |
| مقاومت عایقی | ≥ 20MΩ |
| تغذیه | AC 220V ± 22V، فرکانس 50Hz ± 1Hz |
| ابعاد کلی | 96(ارتفاع)×96(عرض)×110(عمق) میلی‌متر — قطر سوراخ نصب پنل: ۹۲×۹۲ میلی‌متر |
| وزن | ۰/۶ کیلوگرم |
| شرایط محیطی | دمای محیط 0~60°C ، رطوبت نسبی ≤ ۹۰٪ |
۵) مشخصات فنی بخش ORP
| پارامتر | مشخصات |
|---|---|
| بازه اندازه‌گیری | 1999- تا 1999+ میلی‌ولت، تفکیک‌پذیری ۱mV |
| دقت | 1mV ± 0.3°C ؛ پایداری ≤ 3mV در ۲۴ ساعت |
| محلول استاندارد ORP | 6.86 / 4.01 |
| بازه کنترل | 1999- تا 1999+ میلی‌ولت |
| جبران دمای خودکار | 0~100°C |
| جبران دمای دستی | 0~80°C |
| سیگنال خروجی | 4-20mA ایزوله با حفاظت |
| رابط ارتباطی | RS485 (اختیاری) |
| مود کنترل خروجی | رله ON/OFF با کنتاکت |
| بار رله | حداکثر 240V/5A ؛ حداکثر 115V/10A |
| تأخیر رله | قابل تنظیم |

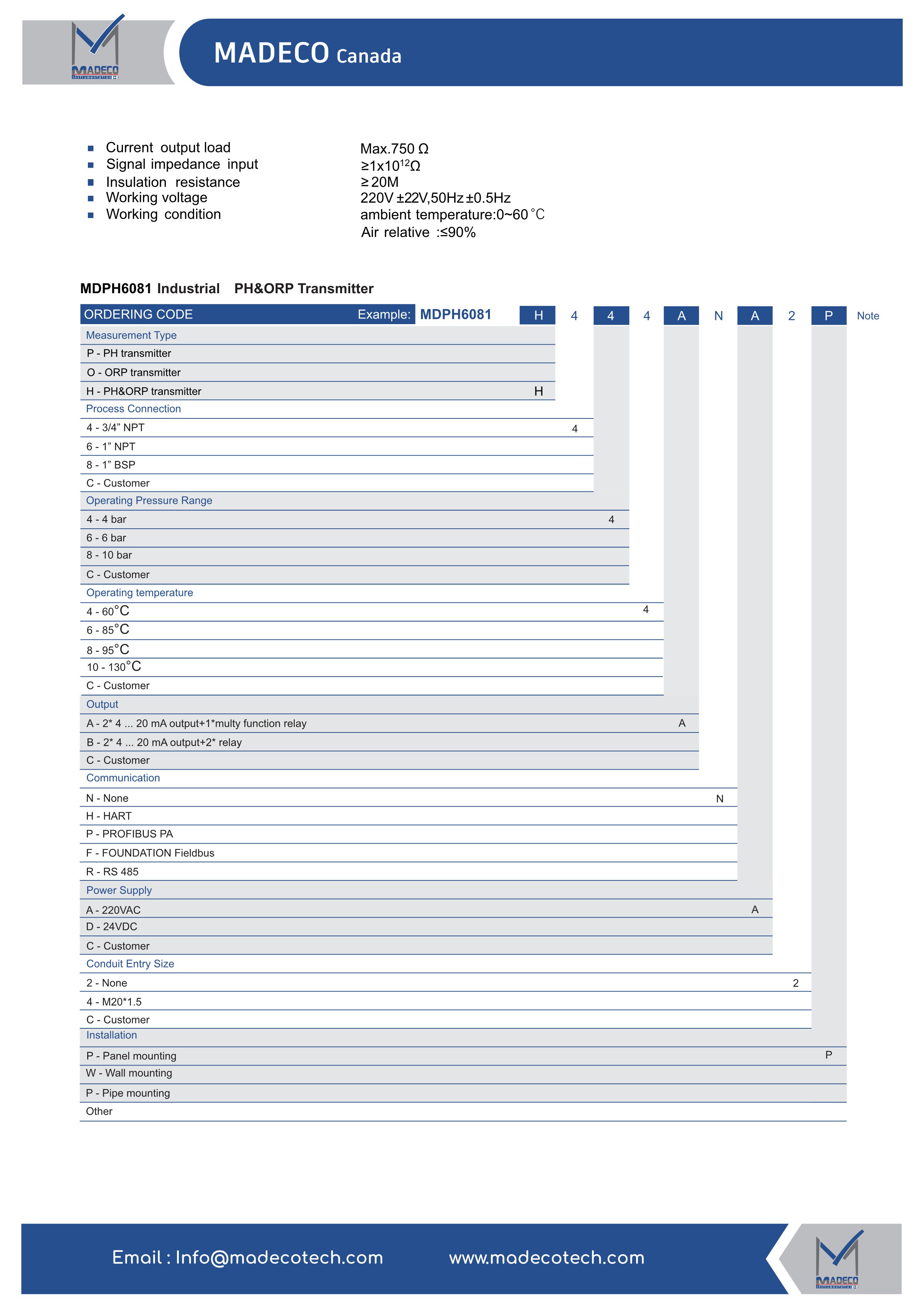

مشخصات تکمیلی (صفحه دوم):
| پارامتر | مقدار |
|---|---|
| بار خروجی جریان | حداکثر ۷۵۰ اهم |
| امپدانس ورودی سیگنال | ≥ 1×10¹² اهم (بسیار بالا — ضروری برای الکترودهای شیشه‌ای pH) |
| مقاومت عایقی | ≥ 20MΩ |
| ولتاژ کاری | 220V ± 22V، 50Hz ± 0.5Hz |
| شرایط کاری | دمای محیط 0~60°C ، رطوبت نسبی ≤ ۹۰٪ |
۶) کد سفارش (Ordering Code)
ساختار کد برای سفارش‌دهی به‌صورت قطعات جداگانه است. مثال: MDPH6081-H-4-4-4-A-N-A-2-P
| بخش کد | گزینه‌ها |
|---|---|
| نوع اندازه‌گیری | P = فقط pH ؛ O = فقط ORP ؛ H = pH و ORP توأمان |
| اتصال فرآیندی | 4 = ¾ اینچ NPT ؛ 6 = 1 اینچ NPT ؛ 8 = 1 اینچ BSP ؛ C = سفارشی |
| بازه فشار کاری | 4 = ۴ بار ؛ 6 = ۶ بار ؛ 8 = ۱۰ بار ؛ C = سفارشی |
| دمای کاری | 4 = 60°C ؛ 6 = 85°C ؛ 8 = 95°C ؛ 10 = 130°C ؛ C = سفارشی |
| خروجی | A = خروجی ۴-۲۰mA + یک رله چندمنظوره ؛ B = خروجی ۴-۲۰mA + دو رله ؛ C = سفارشی |
| ارتباطات | N = بدون ؛ H = HART ؛ P = PROFIBUS PA ؛ F = FOUNDATION Fieldbus ؛ R = RS485 |
| تغذیه | A = 220VAC ؛ D = 24VDC ؛ C = سفارشی |
| سایز گلند کابل (Conduit) | 2 = بدون ؛ 4 = M20×1.5 ؛ C = سفارشی |
| نحوه نصب | P = پنلی (Panel) ؛ W = دیواری (Wall) ؛ P = روی لوله (Pipe) ؛ سایر = سفارشی |
۷) نکات مهم برای انتخاب و استفاده
- امپدانس ورودی بسیار بالا (۱۰¹² اهم) نشان می‌دهد ورودی برای الکترودهای شیشه‌ای pH مناسب است و خطای اندازه‌گیری به حداقل می‌رسد.
- خروجی دوگانه ۴-۲۰mA امکان انتقال هم‌زمان pH و ORP (یا pH و دما) به DCS/PLC را فراهم می‌کند.
- برای اتصال به سامانه‌های نظارتی پیشرفته، نسخه‌های HART، PROFIBUS یا Fieldbus قابل سفارش هستند.
- طراحی 96×96 استاندارد (فرم دایسل/قلب مربعی) برای نصب در پنل‌های فرمان صنعتی مناسب است.
- جبران‌سازی خودکار دما تا ۱ پنل‌های فرمان صنعتی مناسب است.
- جبران‌سازی خودکار دما تا ۱۰۰ درجه، آن را برای فرآیندهای گرم (برج خنک‌کن، خطوط فرwww.madecotech.com**
اگر نیاز دارید، می‌توانم جدول مقایسه این دستگاه با مدل‌های مشابه (مانند E+H, Endress-Hauser یا ABB) تهیه کنم یا راهنمای انتخاب کد سفارش مناسب برای کاربرد خاص شما بنویسم.
