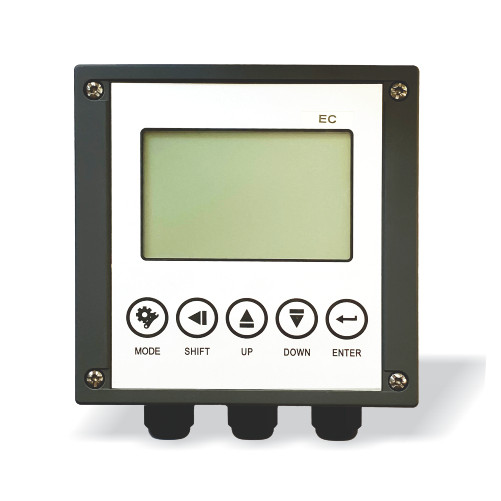

سنسور ترانسمیتر pH مدل MDPH5081 مدکو کانادا
MADECO Canada Sensor for MDPH5081 pH Transmitter
برند:مدکو - madeco
None
توضیحات

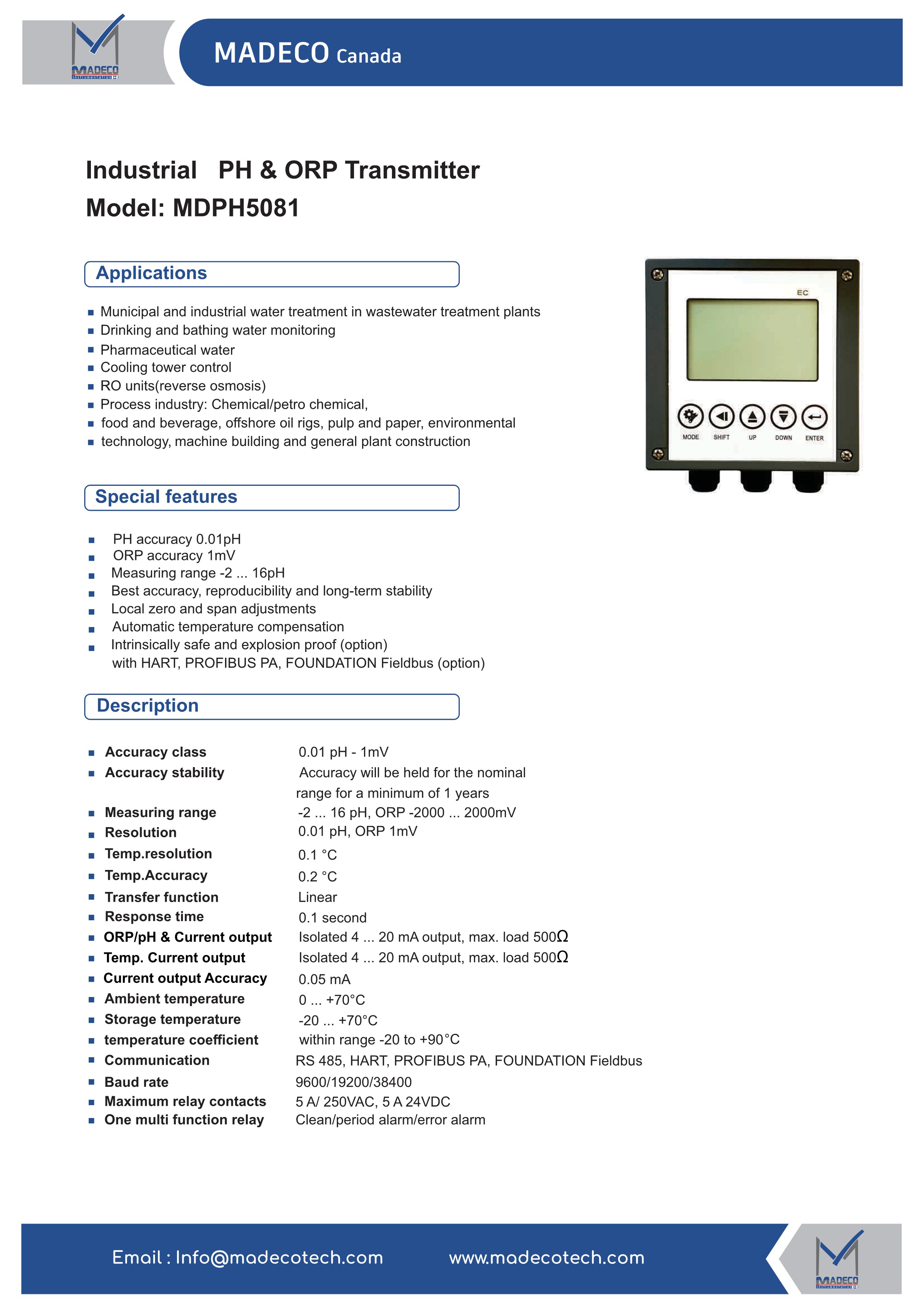

ترنسمیتر صنعتی pH و ORP مدل MDPH5081 — MADECO کانادا
۱) معرفی کلی
MDPH5081 ترنسمیتر صنعتی اندازه‌گیری pH و ORP است — مدل میان‌رده خانواده MDPH که دقت آن از هر دو مدل 4081 و 6081 بالاتر است و امکانات صنعتی پیشرفته‌تری (نظیر Ex-proof و پروتکل‌های فیلدباس) دارد.
کاربردها (Applications)
- تصفیه آب شهری و صنعتی در تصفیه‌خانه‌های فاضلاب
- پایش آب آشامیدنی و آب استخر/شنا
- آب داروسازی
- کنترل برج خنک‌کننده
- واحدهای اسمز معکوس (RO)
- صنایع شیمیایی و پتروشیمی
- صنایع غذایی و آشامیدنی، سکوهای نفتی فراساحل، خمیر و کاغذ، محیط‌زیست
- ساخت ماشین‌آلات و تأسیسات عمومی کارخانه‌ها
۲) ویژگی‌های ویژه (Special Features)
| ویژگی | مقدار |
|---|---|
| دقت pH | 0.01 pH (بهترین در این سری) |
| دقت ORP | 1 mV |
| بازه اندازه‌گیری | 2- تا 16 pH (گسترده‌تر از مدل‌های دیگر) |
| دقت، تکرارپذیری و پایداری بلندمدت عالی | |
| تنظیم محلی Zero و Span | |
| جبران‌سازی خودکار دما | |
| ایزوله‌بودن ذاتی و ضد انفجار (Ex) — اختیاری | |
| پشتیبانی HART، PROFIBUS PA، FOUNDATION Fieldbus (اختیاری) |
۳) مشخصات فنی (Description)
| پارامتر | مشخصات |
|---|---|
| کلاس دقت | 0.01 pH — 1mV |
| پایداری دقت | حفظ دقت در بازه اسمی به مدت حداقل ۱ سال |
| بازه اندازه‌گیری | pH: 2- تا 16 ؛ ORP: 2000- تا 2000+ mV |
| تفکیک‌پذیری | 0.01pH ؛ ORP: 1mV |
| تفکیک‌پذیری دما | 0.1°C |
| دقت دما | 0.2°C |
| تابع انتقال | خطی (Linear) |
| زمان پاسخ | 0.1 ثانیه (بسیار سریع) |
| خروجی جریان pH/ORP | 4~20mA ایزوله، حداکثر بار 500Ω |
| خروجی جریان دما | 4~20mA ایزوله، حداکثر بار 500Ω (خروجی مجزا!) |
| دقت خروجی جریان | 0.05 mA |
| دمای محیط کاری | 0 تا 70°C+ |
| دمای انبارش | 20- تا 70°C+ |
| ضریب دمایی | در بازه 20- تا 90°C+ |
| ارتباطات | RS485، HART، PROFIBUS PA، FOUNDATION Fieldbus |
| نرخ باود | 9600/19200/38400 |
| حداکثر کنتاکت رله | 5A/250VAC ؛ 5A/24VDC |
| رله چندمنظوره (۱ عدد) | شست‌وشو (Clean)/آلارم دوره‌ای/آلارم خطا |

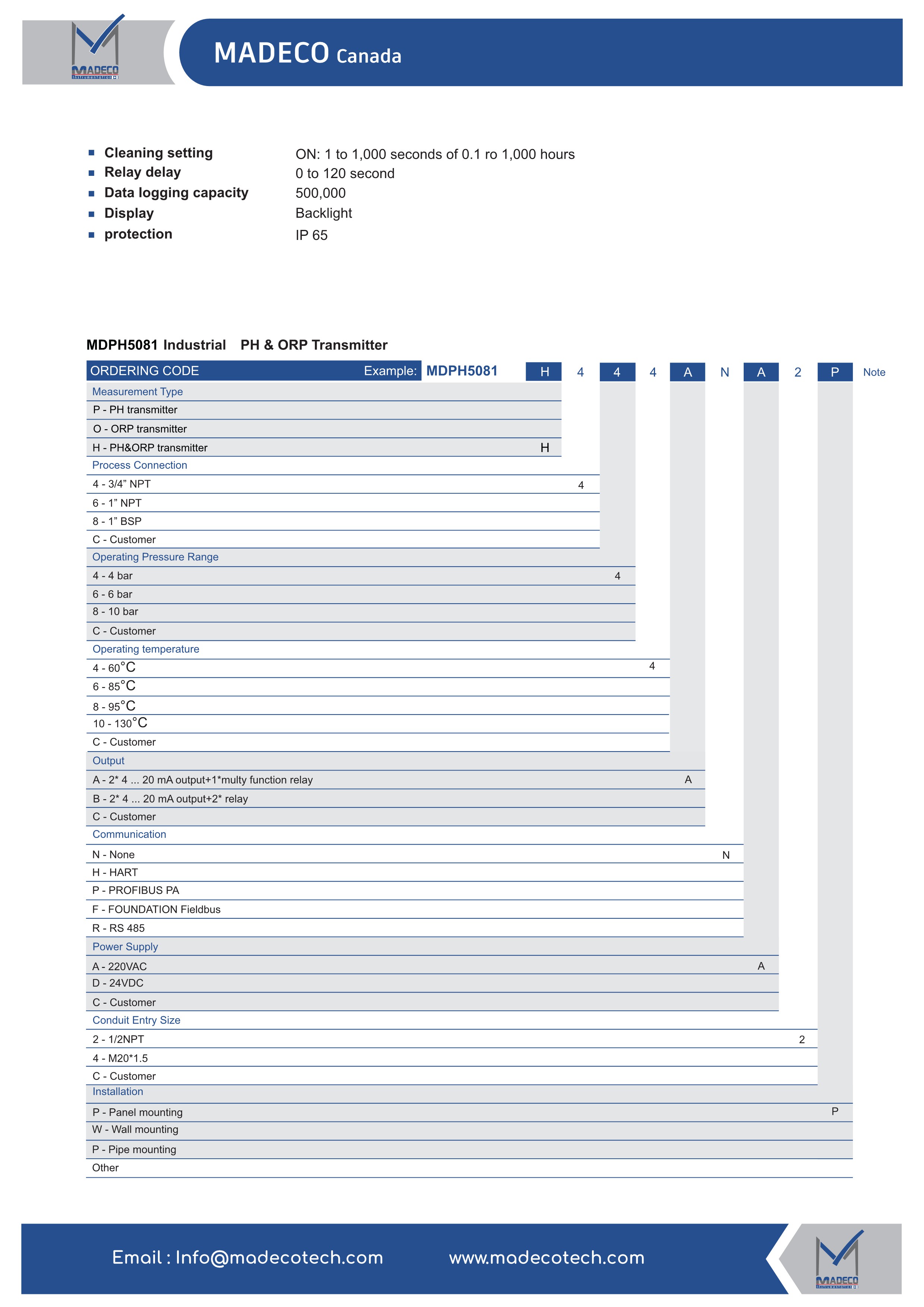

مشخصات تکمیلی (صفحه دوم):
| پارامتر | مشخصات |
|---|---|
| تنظیم شست‌وشو (Cleaning) | روشن: ۱ تا ۱۰۰۰ ثانیه با فاصله ۰/۱ تا ۱۰۰۰ ساعت |
| تأخیر رله | ۰ تا ۱۲۰ ثانیه |
| ظرفیت ثبت داده (Data Logging) | ۵۰۰٬۰۰۰ نقطه (بسیار عالی) |
| نمایشگر | با نور پس‌زمینه (Backlight) |
| درجه حفاظت | IP65 |
۴) کد سفارش (Ordering Code)
نمونه: MDPH5081-H-4-4-4-A-N-A-2-P
| بخش | گزینه‌ها |
|---|---|
| نوع اندازه‌گیری | P = فقط pH ؛ O = فقط ORP ؛ H = pH و ORP |
| اتصال فرآیندی | 4 = ¾"NPT ؛ 6 = 1"NPT ؛ 8 = 1"BSP ؛ C = سفارشی |
| فشار کاری | 4 = ۴bar ؛ 6 = ۶bar ؛ 8 = ۱۰bar ؛ C = سفارشی |
| دمای کاری | 4 = 60°C ؛ 6 = 85°C ؛ 8 = 95°C ؛ 10 = 130°C ؛ C = سفارشی |
| خروجی | A = دو خروجی ۴-۲۰mA + ۱ رله چندمنظوره ؛ B = دو خروجی ۴-۲۰mA + ۲ رله ؛ C = سفارشی |
| ارتباطات | N = بدون ؛ H = HART ؛ P = PROFIBUS PA ؛ F = FOUNDATION Fieldbus ؛ R = RS485 |
| تغذیه | A = 220VAC ؛ D = 24VDC ؛ C = سفارشی |
| گلند کابل | 2 = ½"NPT ؛ 4 = M20×1.5 ؛ C = سفارشی |
| نصب | P = پنلی ؛ W = دیواری ؛ P = لوله‌ای ؛ Other = سفارشی |
۵) مقایسه سه مدل MADECO (4081 / 5081 / 6081)
| ویژگی | MDPH4081 | MDPH5081 | MDPH6081 |
|---|---|---|---|
| پارامترها | pH (+mV، دما) | pH + ORP | pH + ORP |
| دقت pH | ±0.02~0.03 | 0.01 (بهترین) | 0.05 |
| بازه pH | 0~14 | 2- تا 16 (گسترده‌ترین) | 0~14 |
| بازه ORP | ±1999.9mV (نمایش) | ±2000mV با کنترل | ±1999mV |
| پایداری | ±0.02pH/24h | دقت تضمینی ≥۱ سال | ≤0.05pH/24h |
| تضمین پایداری بلندمدت | — | حداقل ۱ سال | — |
| خروجی‌های جریان | 0-10mA + 4-20mA | دو خروجی مجزا (فرآیند + دما) | دو خروجی |
| بار خروجی | 750Ω | 500Ω | 750Ω |
| ارتباطات | RS485/232 | RS485، HART، PROFIBUS PA، Fieldbus | RS485 (+HART و بقیه در کد سفارش) |
| ذخیره داده | ۱ ماه (۱ نقطه/۵ دقیقه) | ۵۰۰٬۰۰۰ نقطه | — |
| Ex-proof (ضدانفجار) | — | ✅ اختیاری | — |
| درجه حفاظت | IP54 | IP65 | ذکر نشده |
| رله | 220V/3A | 5A/250VAC، تأخیر ۰-۱۲۰s + تابع Clean | 240V/5A |
| بدنه | آلومینیومی | فلزی مستحکم | پنلی 96×96 |
| ابعاد/وزن | 146×146×150 / 1.5kg | — | 96×96×110 / 0.6kg |
۶) جمع‌بندی و راهنمای انتخاب
- پیشرفته‌ترین و دقیق‌ترین مدل این سری: MDPH5081 — با دقت 0.01pH، حافظه ۵۰۰ هزار نقطه‌ای، IP65، خروجی مجزا برای دما، و گزینه‌های Ex-proof و HART/PROFIBUS/Fieldbus. انتخاب اول برای صنایع نفت و گاز، پتروشیمی و محیط‌های خطرناک (مناطق Ex) و پروژه‌هایی که ثبت داده بلندمدت و اتصال به DCS پیشرفته لازم دارند.
- MDPH4081 برای کاربردهای فقط-pH با بودجه محدودتر و نصب در فضای باز (IP54، بدنه آلومینیومی).
- MDPH6081 گزینه اقتصادی برای pH+ORP توأمان با فرم فشرده پنلی 96×96.
