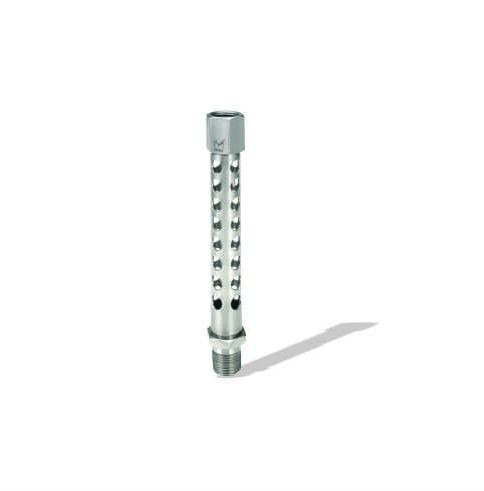

کولینگ سیستم (خنککننده گیج) تمام استیل 316L مدکو کانادا MDS3 (مدل بلند اتصال 1/2 اینچ)
MADECO Canada Gauge Cooling System MDS3, All SS316L (1/2" Long Connection)
برند:مدکو - madeco
None
توضیحات
المان خنککننده (Cooling Element) مدل MDS3 — برند MADECO کانادا
۱) معرفی و عملکرد (Overview & Applications)
المان‌های خنککننده (Cooling Elements / Siphons / Cooling Towers) تجهیزات جانبی (Accessories) محافظتی در خطوط لوله و مخازن هستند. زمانی که دمای سیال فرآیندی فراتر از حد مجاز کاری گیج فشار، ترنسمیتر فشار یا سنسور باشد، این قطعه با تبادل حرارتی از طریق پره‌ها و سوراخ‌های تهویه تعبیه‌شده روی بدنه، دمای سیال ورودی به گیج را به میزان چشمگیری کاهش می‌دهد.
کاربردها:
- دفع حرارت بخار داغ مستقیم (Live steam)
- حفاظت از ترنسمیترها و گیج‌های حساس در برابر سوختن سنسور و خطای حرارتی
- طراحی مستحکم جهت نصب مستقیم (Direct Mounting)
- صنایع فرآیندی: شیمیایی و پتروشیمی، نیروگاه‌ها، صنایع غذایی و دارویی، سکوهای نفتی، خمیر و کاغذ، مهندسی محیط زیست، ماشین‌سازی و تأسیسات صنعتی عمومی
۲) ویژگی‌های برجسته و مشخصات فنی (Technical Description)
| پارامتر | مشخصات فنی |
|---|---|
| حداکثر دمای سیال | تا 450∘C450^\circ\text{C}450∘C |
| محدوده تحمل فشار | تا 350 bar350\text{ bar}350 bar (بسیار بالا و مناسب خطوط پرفشار) |
| متریال بدنه (Body Material) | استنلس استیل 316L (استاندارد)<br>گزینه‌های سفارشی: هاستلوی (Hastelloy)، مونل (Monel)، تانتالیوم (Tantalum) |
| اتصال فرآیندی (Process Connection) | 1/4" NPT1/4"\text{ NPT}1/4" NPT یا 1/2" NPT1/2"\text{ NPT}1/2" NPT یا BSP\text{BSP}BSP (متریال 316L) |
| نوع اتصال | 1/2" MPT1/2"\text{ MPT}1/2" MPT نری به مادگی (Male to Female) |

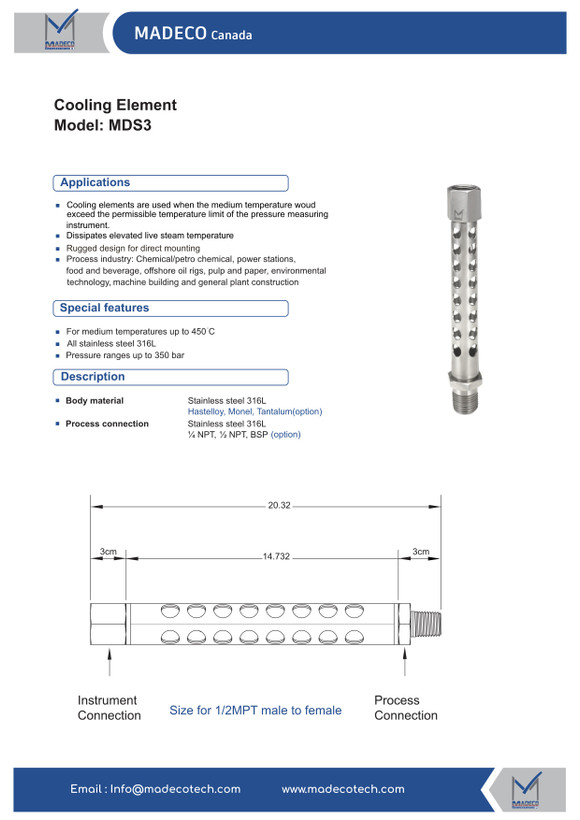

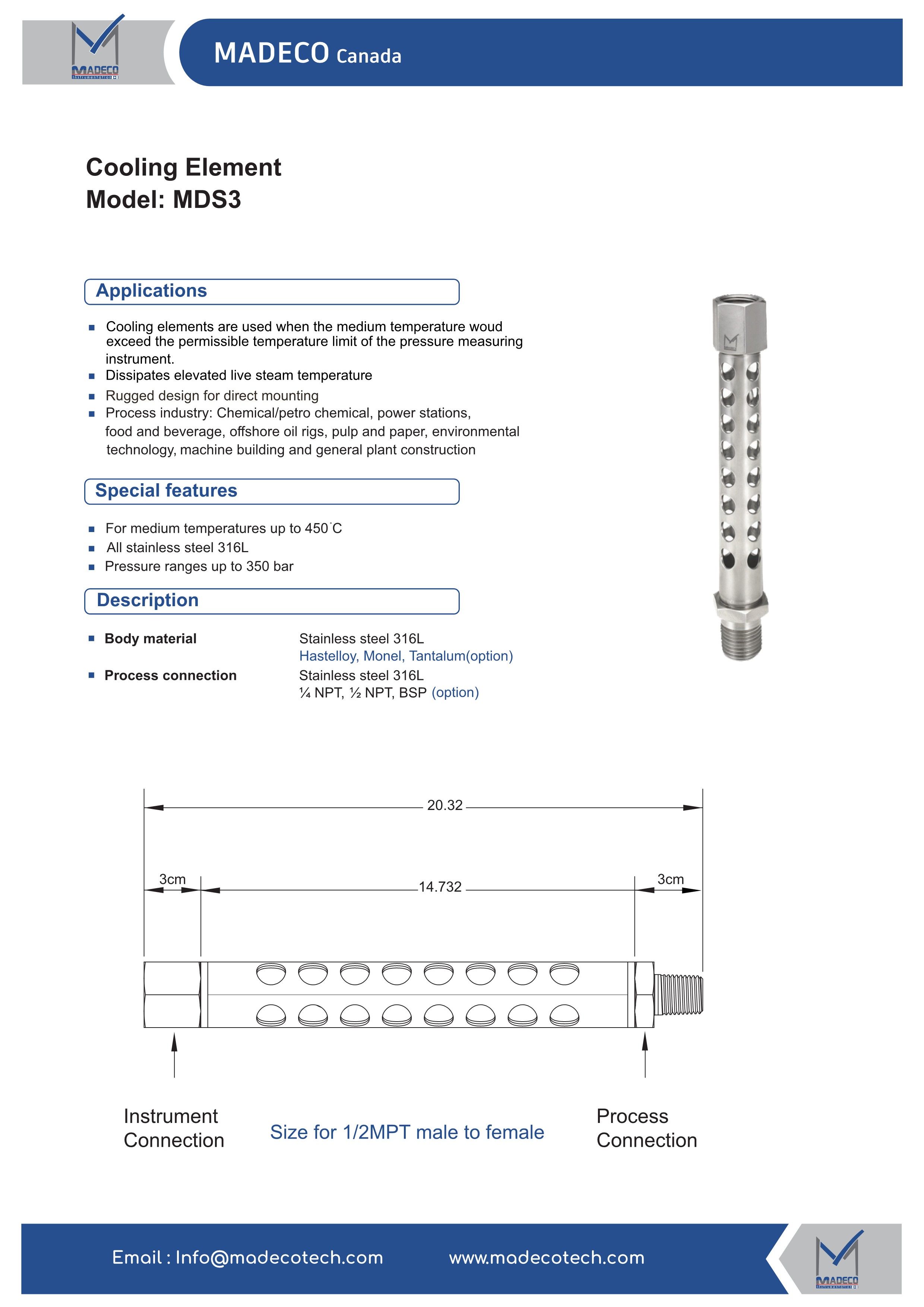

ابعاد فیزیکی (ابعاد بر حسب سانتی‌متر):
- طول کل: 20.32 cm20.32\text{ cm}20.32 cm
- طول بخش اتصالات: رزوه فرآیندی 3 cm3\text{ cm}3 cm، بدنه اتصال به تجهیز 3 cm3\text{ cm}3 cm
- طول بخش خنککننده سوراخ‌دار: 14.732 cm14.732\text{ cm}14.732 cm

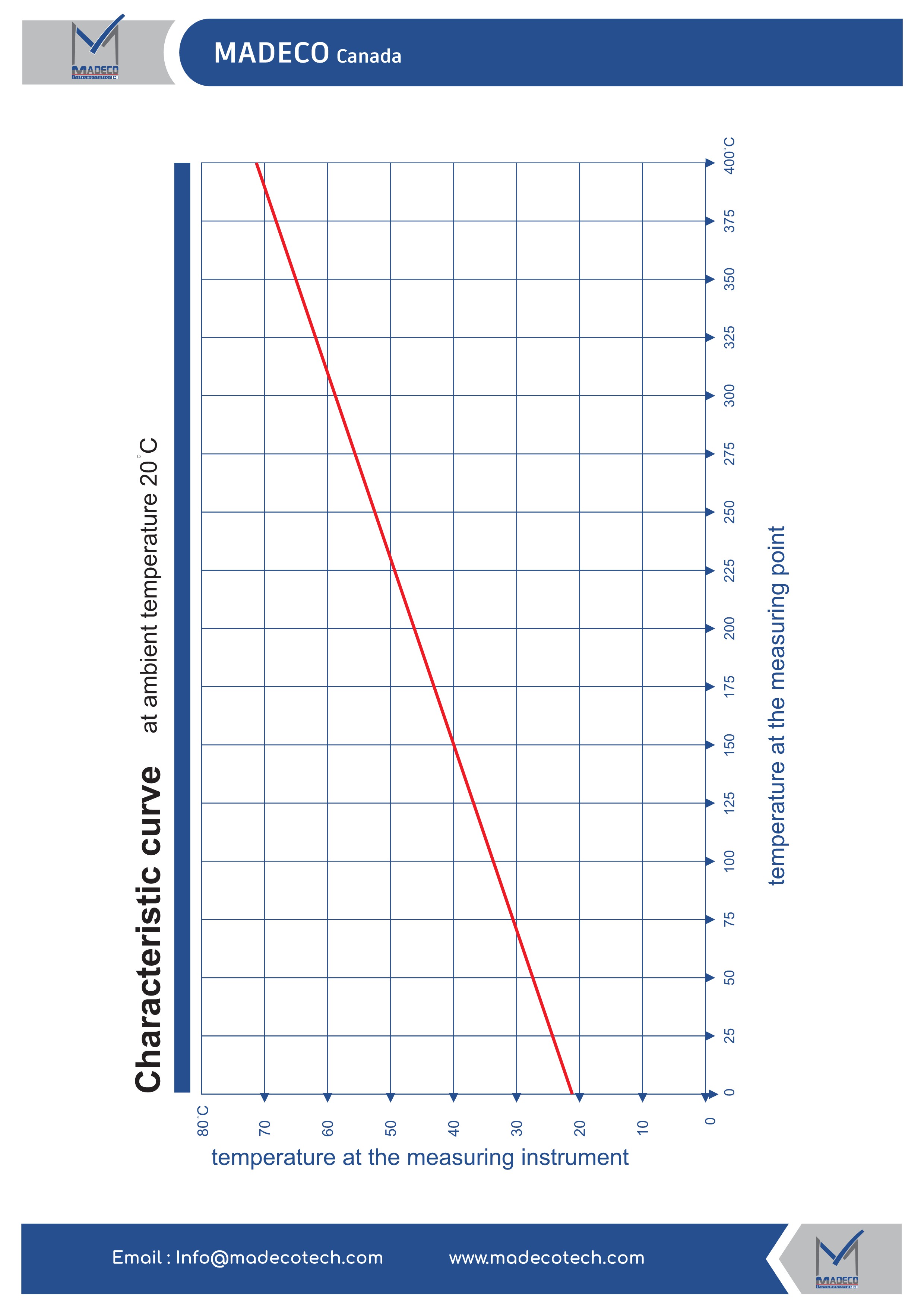

۳) تحلیل نمودار مشخصه حرارتی (Characteristic Curve)
صفحه دوم دیتاشیت منحنی افت دما را در دمای محیطی 20∘C20^\circ\text{C}20∘C نشان می‌دهد:
Temperature at Measuring Instrument vs. Temperature at Measuring Point\text{Temperature at Measuring Instrument vs. Temperature at Measuring Point}Temperature at Measuring Instrument vs. Temperature at Measuring Point
- در دمای سیال 400∘C400^\circ\text{C}400∘C: دمایی که به گیج/تجهیز اندازه‌گیری می‌رسد حدود 75∘C75^\circ\text{C}75∘C تا 80∘C80^\circ\text{C}80∘C است (کاهش بیش از ۳۲۰ درجه سانتی‌گراد).
- در دمای سیال 200∘C200^\circ\text{C}200∘C: دمای دریافتی تجهیز به حدود 45∘C45^\circ\text{C}45∘C تقلیل می‌یابد.
- این افت حرارتی فوق‌العاده تضمین می‌کند که تجهیزات فشار (که غالباً بازه دمایی ایمن آن‌ها تا 70−80∘C70-80^\circ\text{C}70−80∘C است) در برابر بخار داغ یا روغن‌های حرارتی آسیبی نبینند.

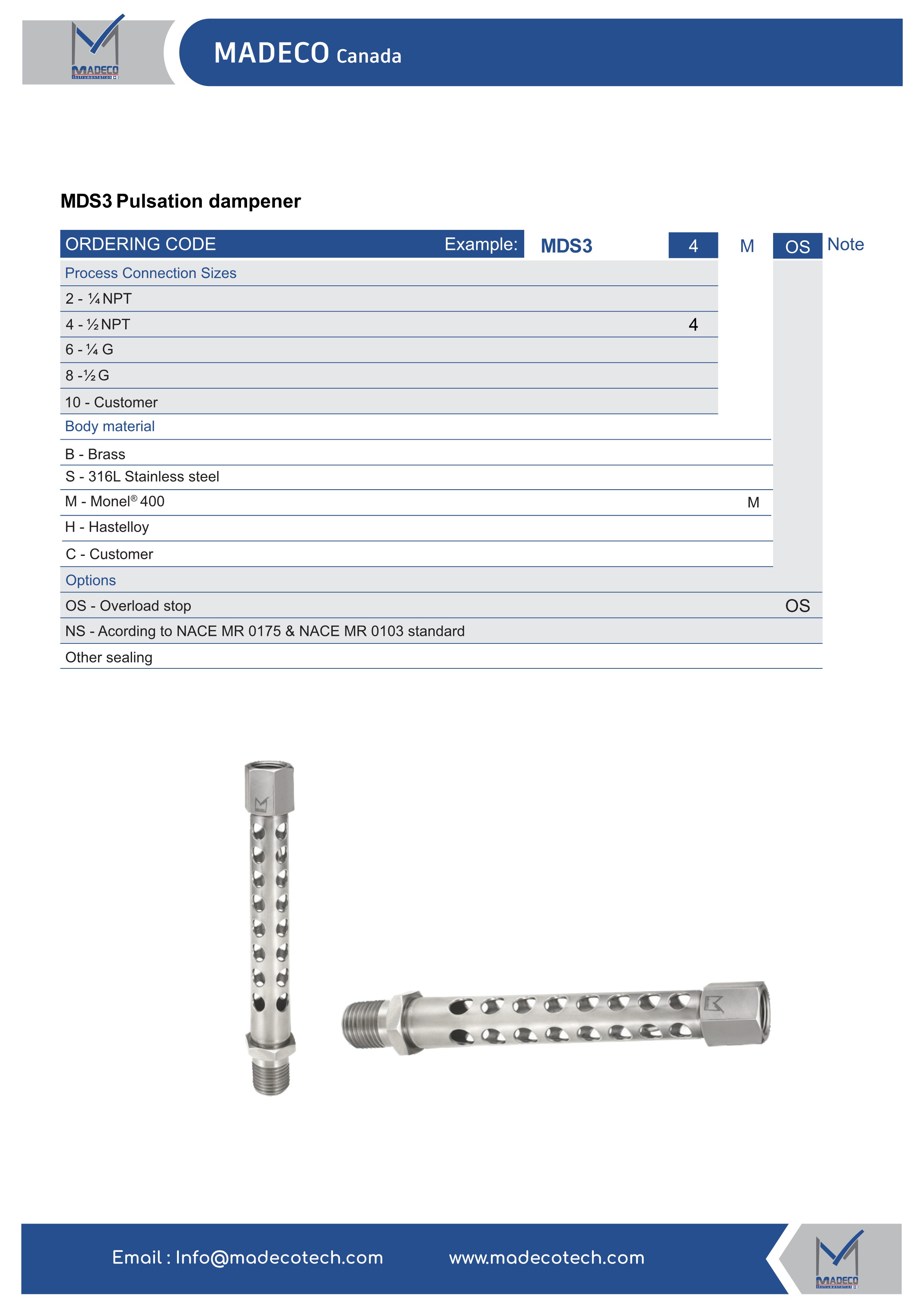

۴) ساختار کد سفارش (Ordering Code)
نمونه کد سفارش در دیتاشیت: MDS3 - 4 - M - OS
| بخش کد | کد انتخابی | شرح گزینه |
|---|---|---|
| سایز و نوع رزوه (Process Connection Sizes) | 2<br>4<br>6<br>8<br>10 | 1/4" NPT1/4"\text{ NPT}1/4" NPT<br>1/2" NPT1/2"\text{ NPT}1/2" NPT<br>1/4" G1/4"\text{ G}1/4" G<br>1/2" G1/2"\text{ G}1/2" G<br>Customer (سفارشی) |
| جنس بدنه (Body Material) | B<br>S<br>M<br>H<br>C | Brass (برنجی)<br>316L Stainless steel (استیل ضدزنگ ۳۱۶)<br>Monel® 400 (مونل)<br>Hastelloy (هاستلوی)<br>Customer (سفارشی) |
| آپشن‌ها و استانداردها (Options) | OS<br>NS<br>Other | Overload stop (محافظ اضافه فشار / شوک)<br>مطابق استانداردهای ضداسترس سولفیدی NACE MR 0175 & MR 0103 (مناسب گاز ترش / نفت و گاز)<br>Other sealing (آب‌بندی‌های خاص) |
(توضیح: در بالای صفحه سوم عنوان «MDS3 Pulsation dampener» درج شده که معمولاً بر اساس قالب کاتالوگ شرکت برای متعلقات فشار است، اما مشخصات و جدول مربوط به اتصالات و متریال خنککننده MDS3 می‌باشد).
۵) کاربرد و فروش در پلتفرم «برناتامین»
این قطعه جزو پرمصرف‌ترین اکسسوری‌های خطوط بخار، بویلرها و صنایع پتروشیمی است و مکمل بسیار مناسبی برای فروش در کنار:
- گیج‌های فشار آنالوگ (Manometers / Pressure Gauges) جهت جلوگیری از سوختن بردون تیوب
- ترنسمیترهای فشار (Pressure Transmitters) برای جلوگیری از آسیب به دیافراگم سنسور پیزورزیستیو
