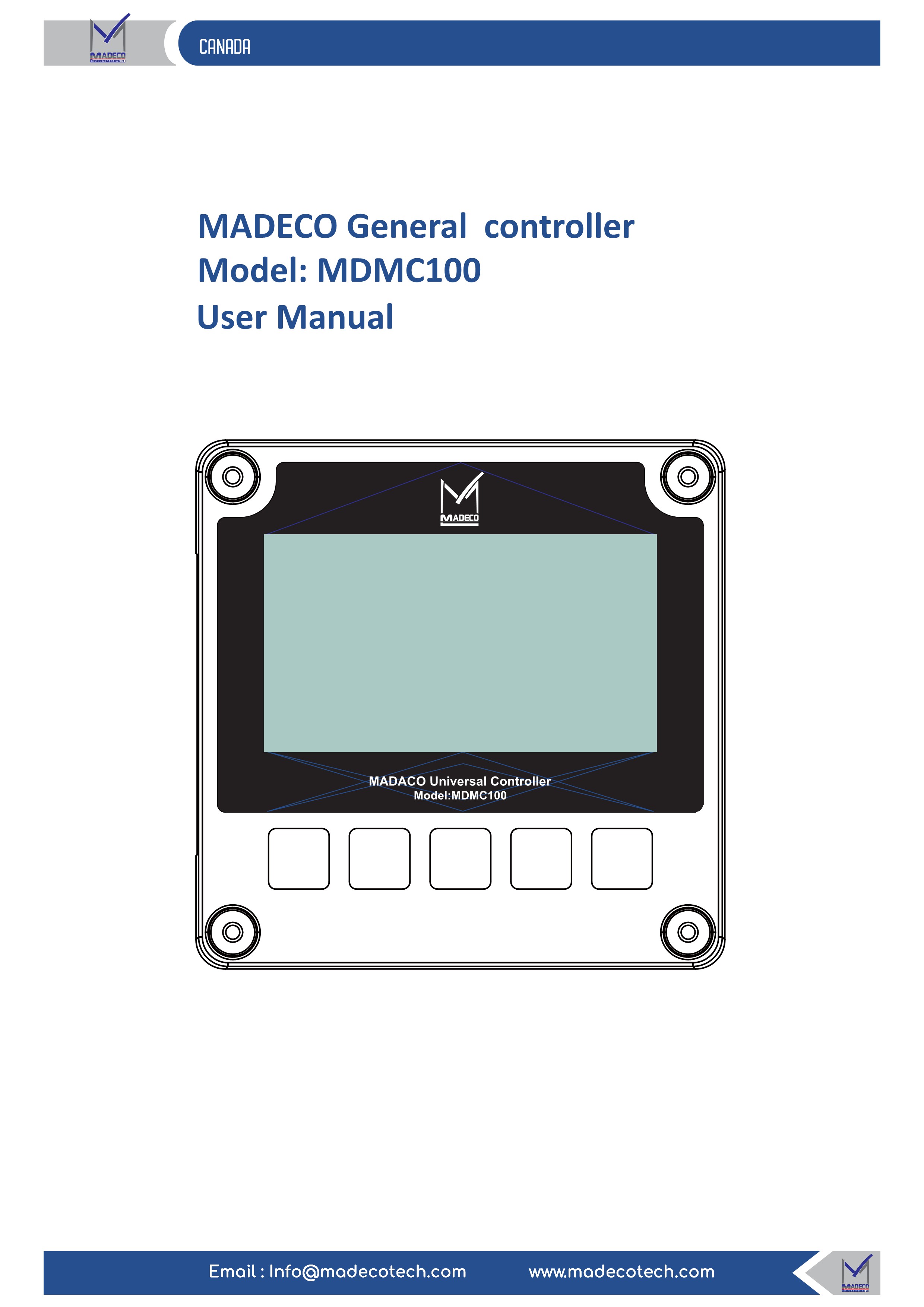

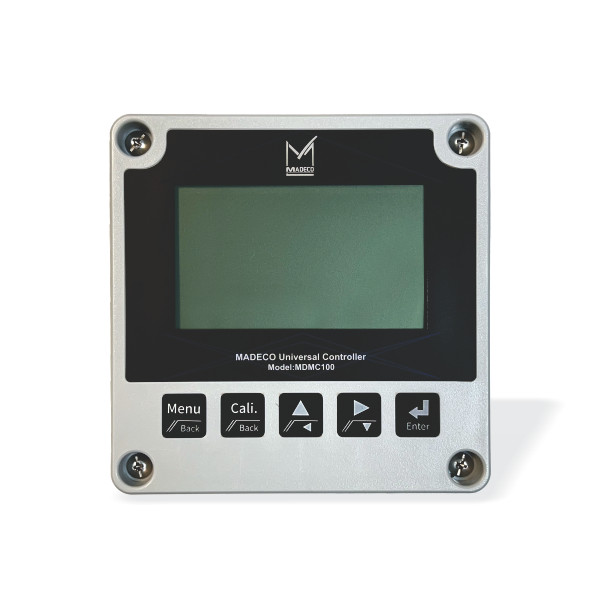

کنترلر عمومی (Universal) MADECO مدل MDMC100 — دفترچه راهنمای کاربر

۱) معرفی کلی

MDMC100 یک کنترلر عمومی (General/Universal Controller) ساخت MADECO کاناداست؛ یعنی برخلاف مدل‌های اختصاصی pH (مثل MDPH5081/6081)، این دستگاه چندپارامتری است و می‌تواند با انواع مختلف سنسور/الکترود کار کند:

الکترود دیجیتال (Digital electrode)
الکترود pH / ION (یون‌گزین)
ورودی ولتاژ و جریان (Electrode ولتاژ/جریان)
الکترود هدایت‌سنجی (Conductivity)

این موضوع از صفحات کالیبراسیون در فهرست کاملاً مشخص است: pH، Cond (هدایت)، DO (اکسیژن محلول)، TSS (مواد معلق)، FTT (کدورت/FTT) و کالیبراسیون کاربر-تعریف — یعنی یک کنترلر چندکاره برای پایش کیفی آب و فاضلاب.

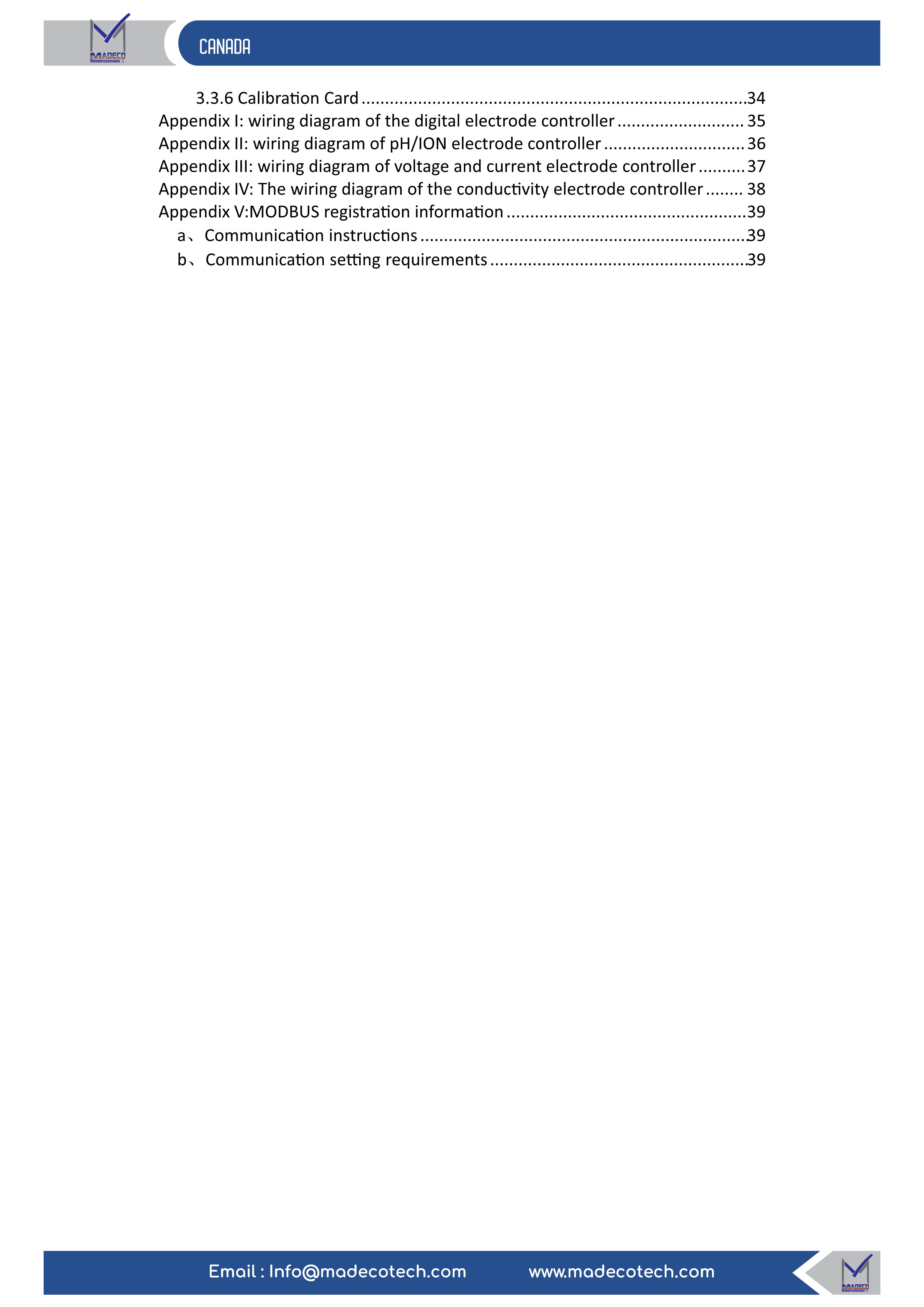

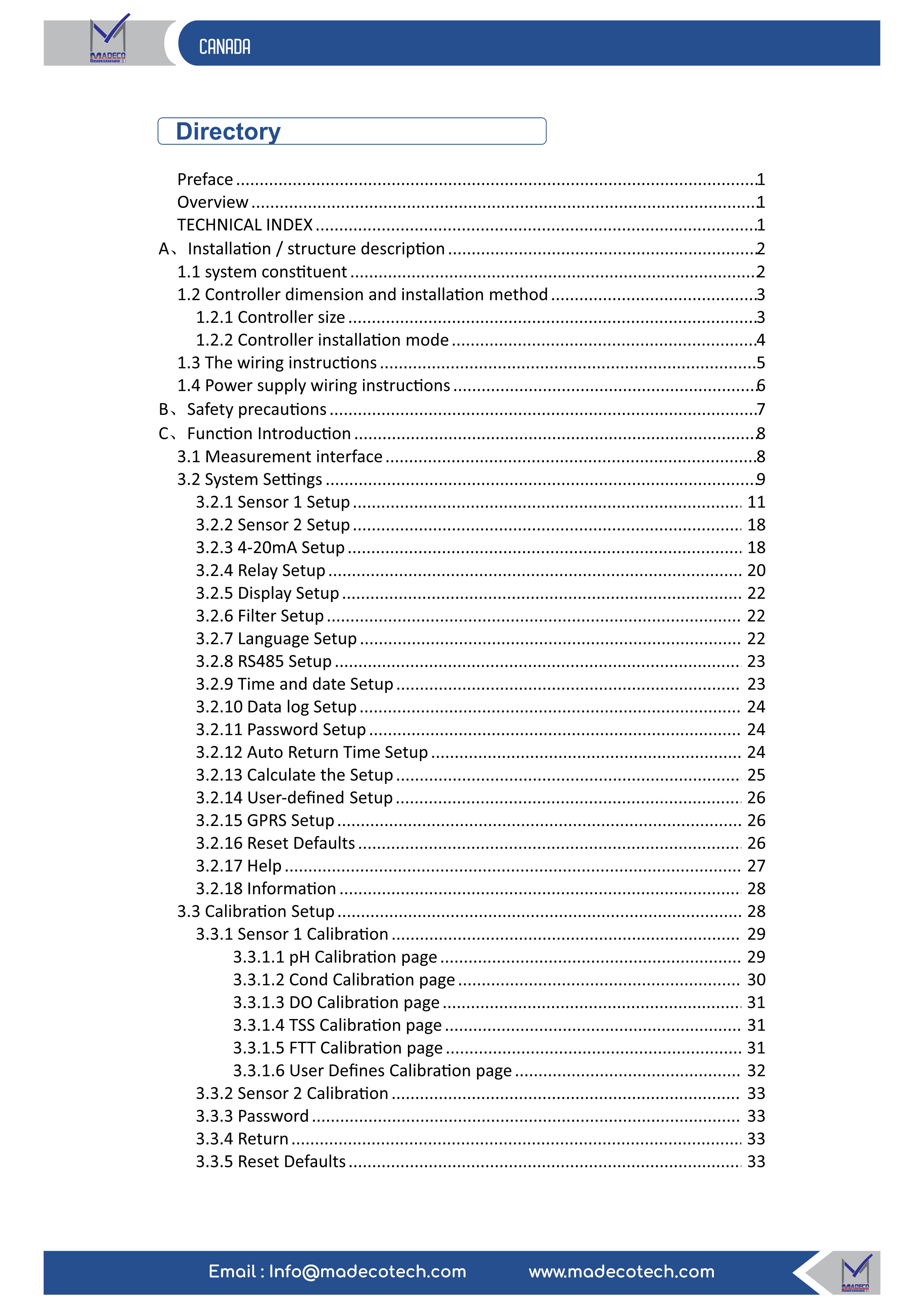

۲) ساختار دفترچه راهنما (بر اساس فهرست)

بخش	محتوا	صفحه

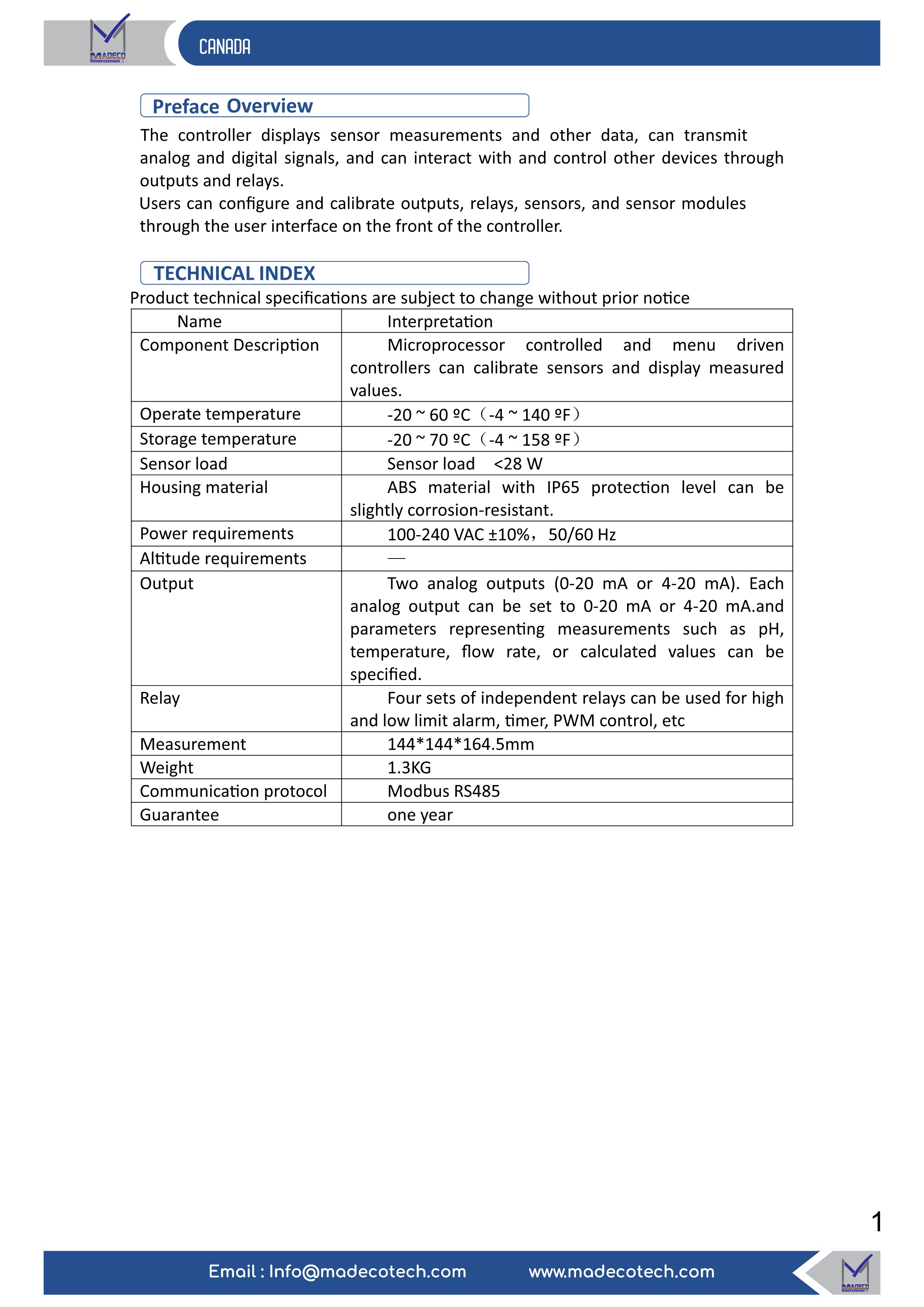

مقدمه (Preface) و مرور کلی (Overview)	—	1
Technical Index	مشخصات فنی	1

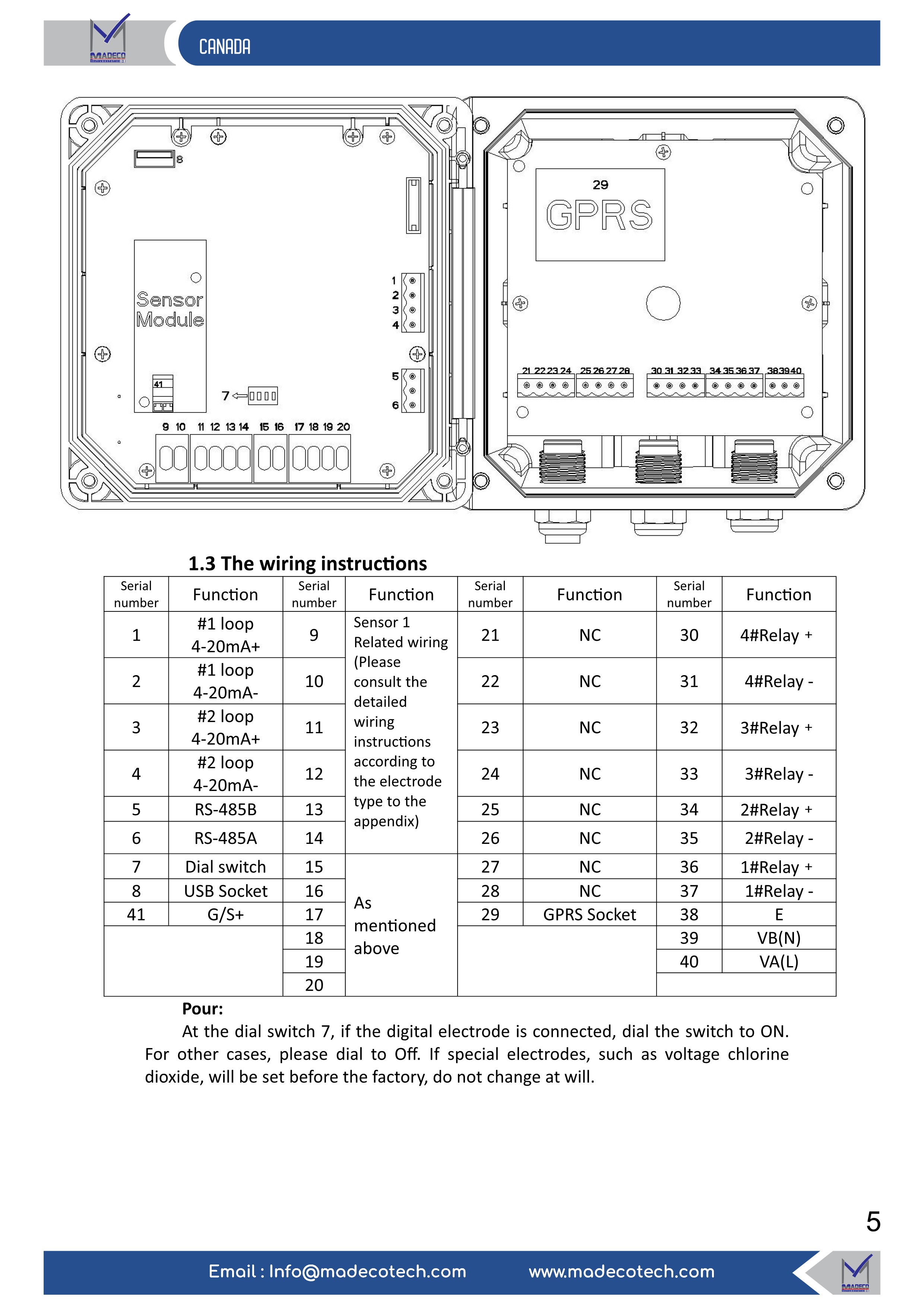

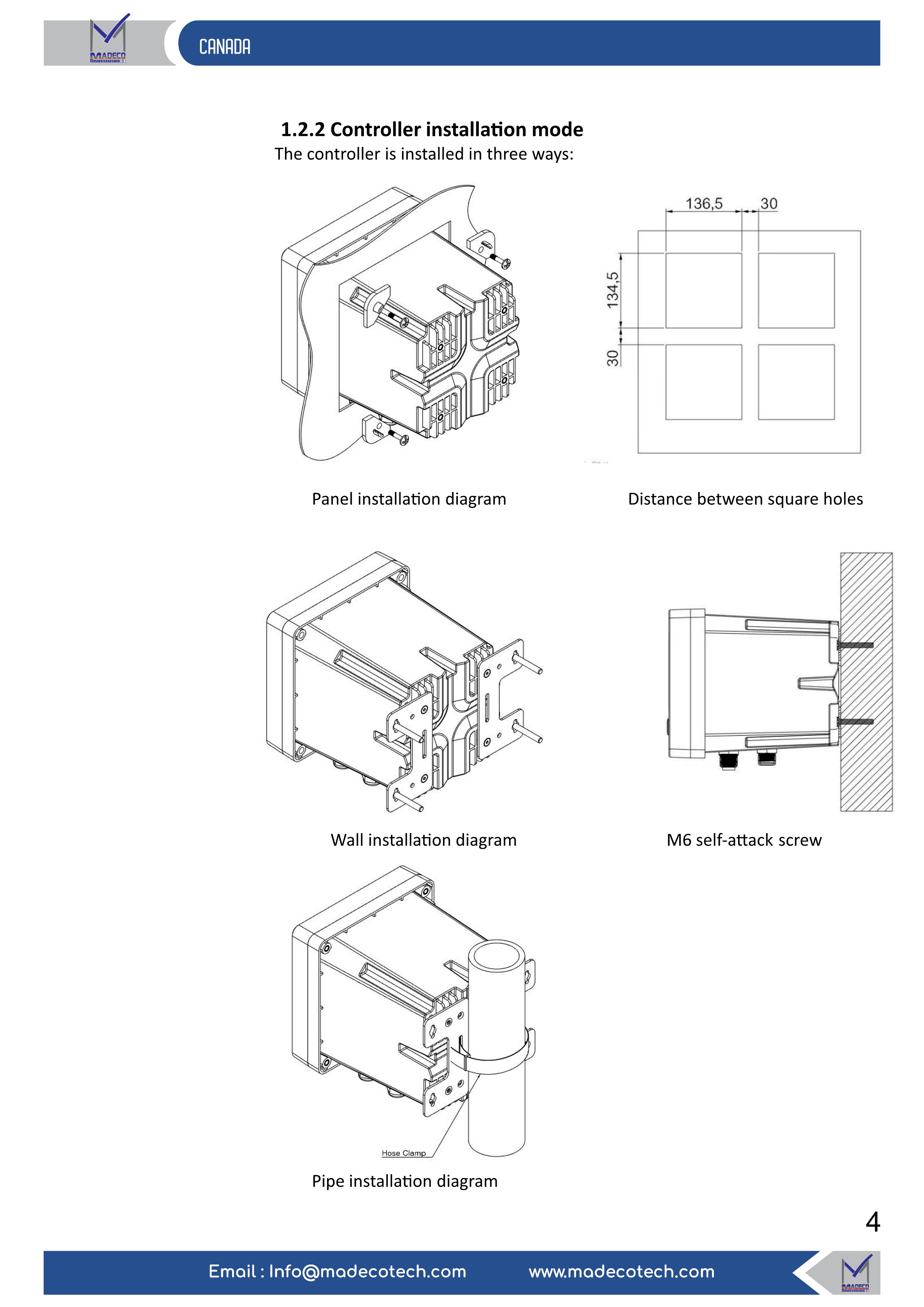

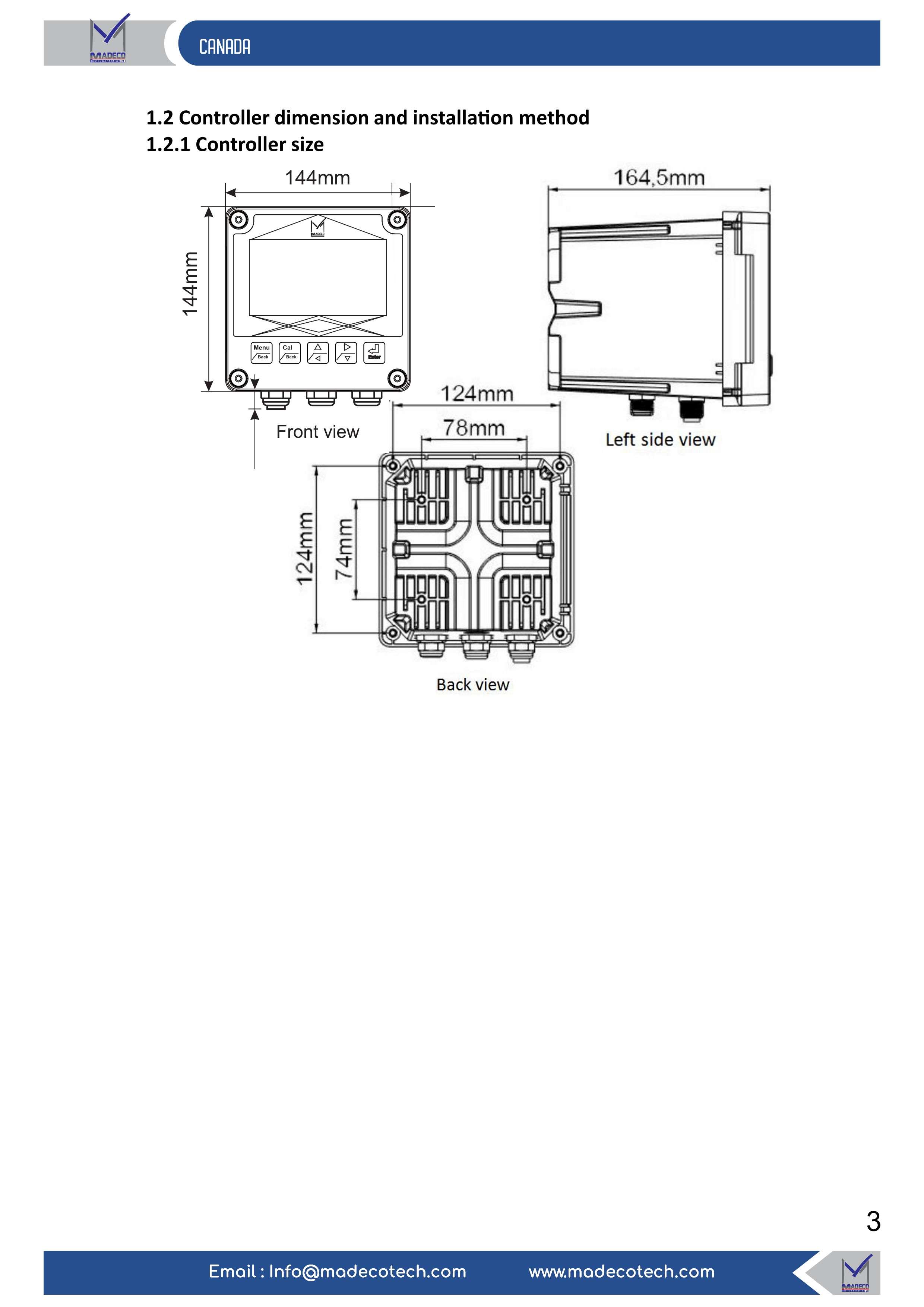

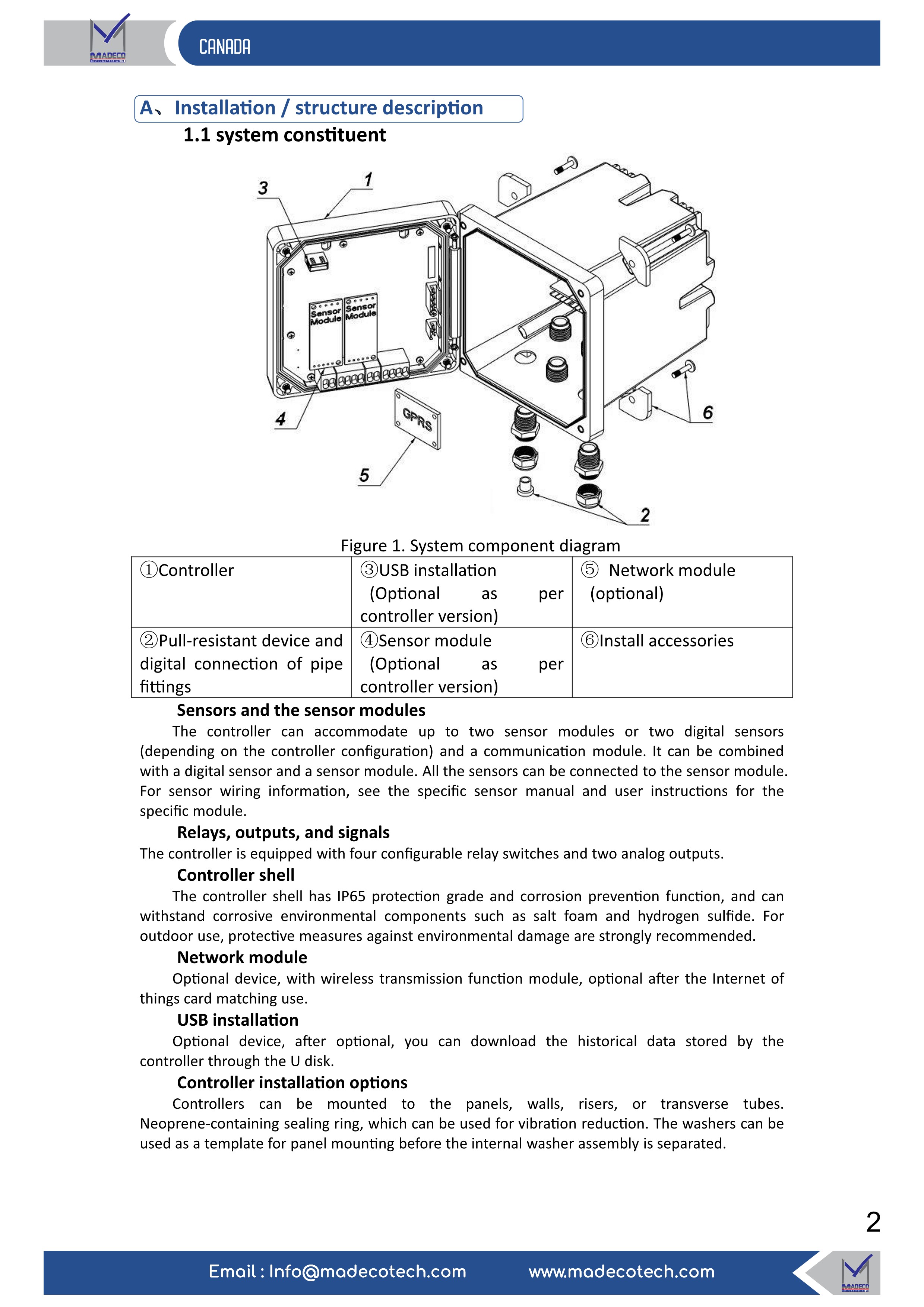

A) نصب / توصیف ساختار	اجزای سیستم، ابعاد و روش نصب کنترلر، دستورالعمل سیم‌کشی، سیم‌کشی تغذیه	2–6
B) ملاحظات ایمنی (Safety precautions)	—	7
C) معرفی توابع (Function Introduction)	رابط اندازه‌گیری	8
3.2 تنظیمات سیستم (System Settings)	شامل ۱۸ زیربخش (پایین‌تر)	9–28
3.3 تنظیمات کالیبراسیون	کالیبراسیون سنسور ۱ و ۲، رمز عبور، بازگشت، ریست کارخانه	28–34
پیوست I	سیم‌کشی کنترلر الکترود دیجیتال	35
پیوست II	سیم‌کشی کنترلر الکترود pH/ION	36
پیوست III	سیم‌کشی الکترود ولتاژ و جریان	37
پیوست IV	سیم‌کشی کنترلر الکترود هدایت	38
پیوست V	اطلاعات رجیسترهای MODBUS (دستورات و الزامات تنظیم ارتباط)	39

۳) تنظیمات سیستم (بخش 3.2) — قابلیت‌های دستگاه

زیربخش	کارکرد
Sensor 1 / Sensor 2 Setup	پیکربندی دو سنسور ورودی مستقل
4-20mA Setup	پیکربندی خروجی آنالوگ
Relay Setup	تنظیم رله‌ها (آلارم/کنترل)
Display / Filter / Language Setup	نمایشگر، فیلتر سیگنال و زبان
RS485 Setup	ارتباط دیجیتال
Time & Date / Data log Setup	ساعت و تاریخ + ثبت داده (Data Log)
Password Setup	رمز عبور
Auto Return Time	بازگشت خودکار صفحه اندازه‌گیری
Calculate the Setup	محاسبات (مثلاً تبدیل مقادیر)
User-defined Setup	تعریف سفارشی توسط کاربر
GPRS Setup	ارتباط بی‌سیم GPRS (ارسال داده از راه دور)
Reset Defaults / Help / Information	بازنشانی کارخانه‌ای، راهنما و اطلاعات دستگاه

۴) کالیبراسیون (بخش 3.3)

برای سنسور ۱ و سنسور ۲ (هر دو) صفحات کالیبراسیون جداگانه وجود دارد:

pH — کالیبراسیون بافرهای استاندارد
Conductivity (هدایت)
DO (اکسیژن محلول)
TSS (مواد معلق جامد)
FTT
User Defines — کالیبراسیون سفارشی کاربر

همچنین: رمز عبور کالیبراسیون، Reset Defaults و Calibration Card (کارت کالیبراسیون، صفحه ۳۴).

۵) نکات کلیدی

دو ورودی سنسور مستقل — قابلیت اتصال هم‌زمان به دو الکترود/سنسور مختلف؛ این مزیت اصلی MDMC100 نسبت به ترنسمیترهای تک‌ورودی است.
خروجی‌ها: خروجی 4-20mA قابل تنظیم + رله‌ها + RS485 (Modbus) — پیوست V رجیسترهای Modbus را برای اتصال به PLC/SCADA مشخص می‌کند.
GPRS امکان مانیتورینگ از راه دور بدون سیم را فراهم می‌کند — مناسب ایستگاه‌های پراکنده تصفیه‌خانه‌ها.
این کنترلر در واقع پلتفرم عمومی خانواده MADECO است؛ با کالیبراسیون مربوطه همان سخت‌افزار برای pH، هدایت، اکسیژن محلول، کدورت و حتی ورودی‌های ولتاژ/جریان کاربرد دارد.

📧 Info@madecotech.com — www.madecotech.com
